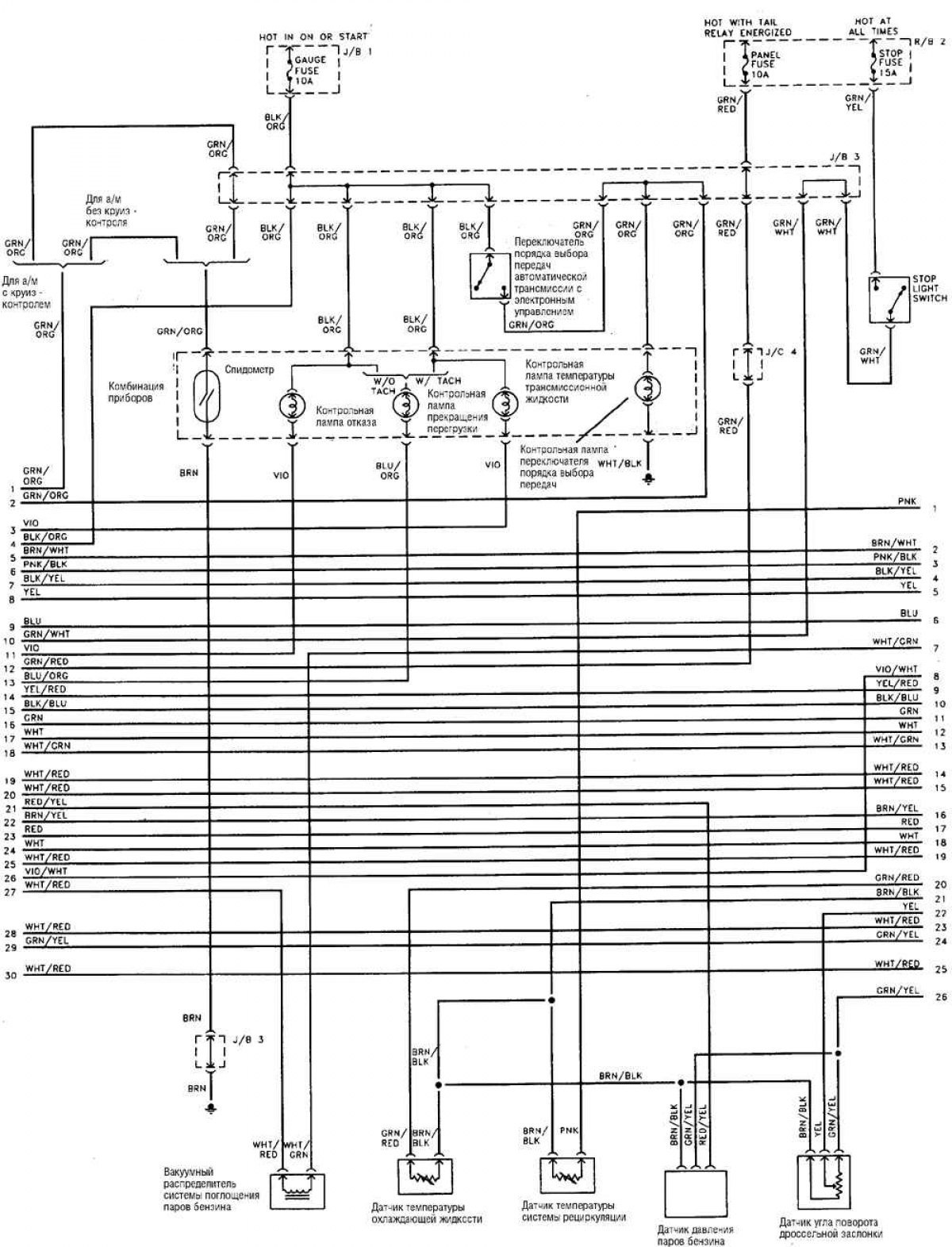

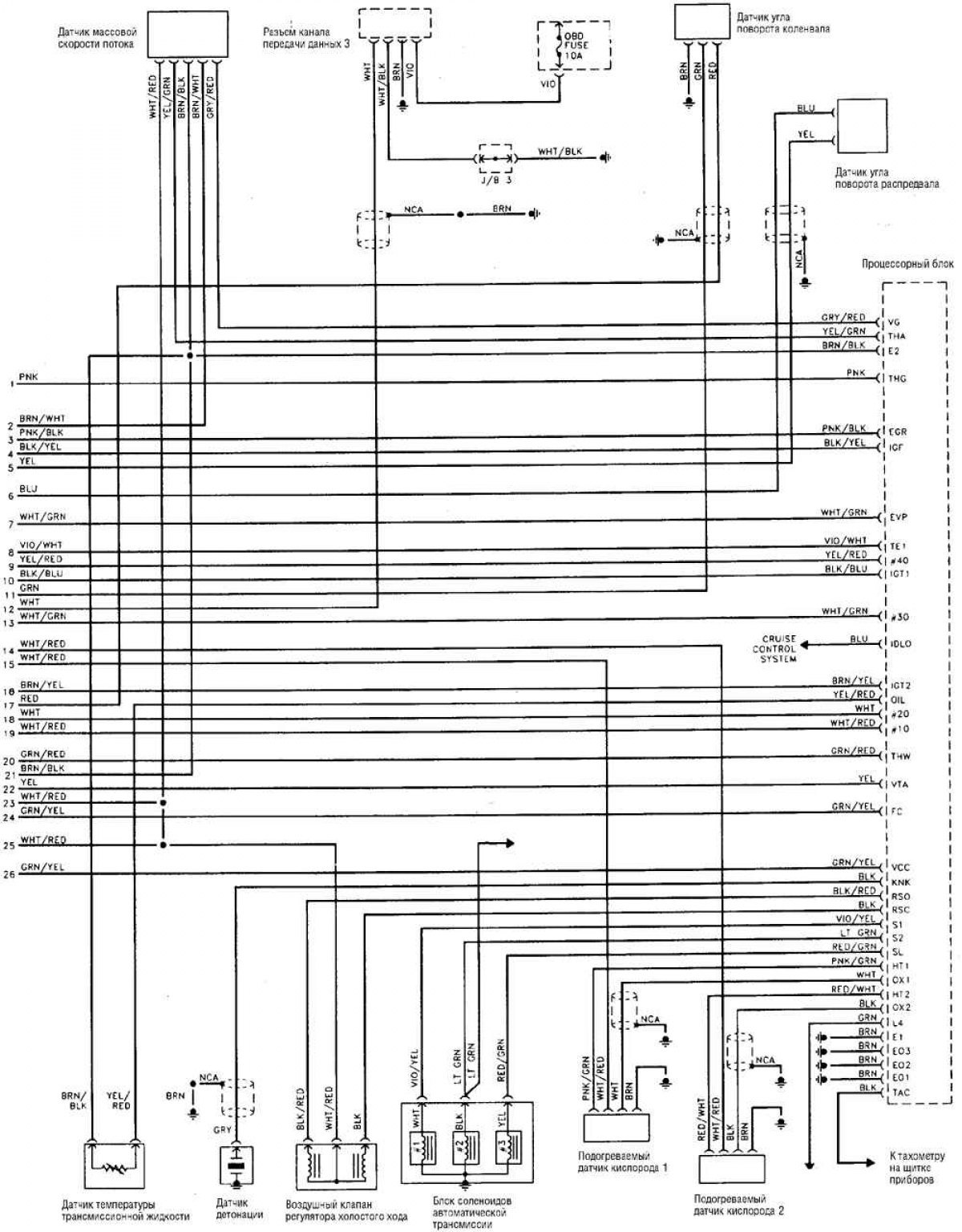

Типовая схема электрооборудования 4-цилиндрового двигателя (Toyota 4Runner 2 «N120/N130»)

Типовая схема электрооборудования 4-цилиндрового двигателя

Открыть большую картинку в новой вкладке »

Сокращения, использующиеся на схемах электрооборудования, а также цвета изоляции проводов смотрите здесь →

(Текст предоставил этот ресурс: www.Autoinstruction.ru)

Статья проверена экспертом: Николай Сидоров

◀ Предыдущая

Тойота 4 Раннер 120/130: Электрические схемы

Следующая ▶

Система управления двигателем и трансмиссией (типовая схема)
Схема заряда батареи
Сокращения, использующиеся на схемах электрооборудования

Осветительные приборы (кроме фар)
Электросхема сигнала заднего хода
Электросхема передних фар
Освещение щитка приборов
Освещение внутри салона
