Система управления двигателем и трансмиссией (типовая схема)
Сокращения, использующиеся на схемах электрооборудования, а также цвета изоляции проводов смотрите здесь →

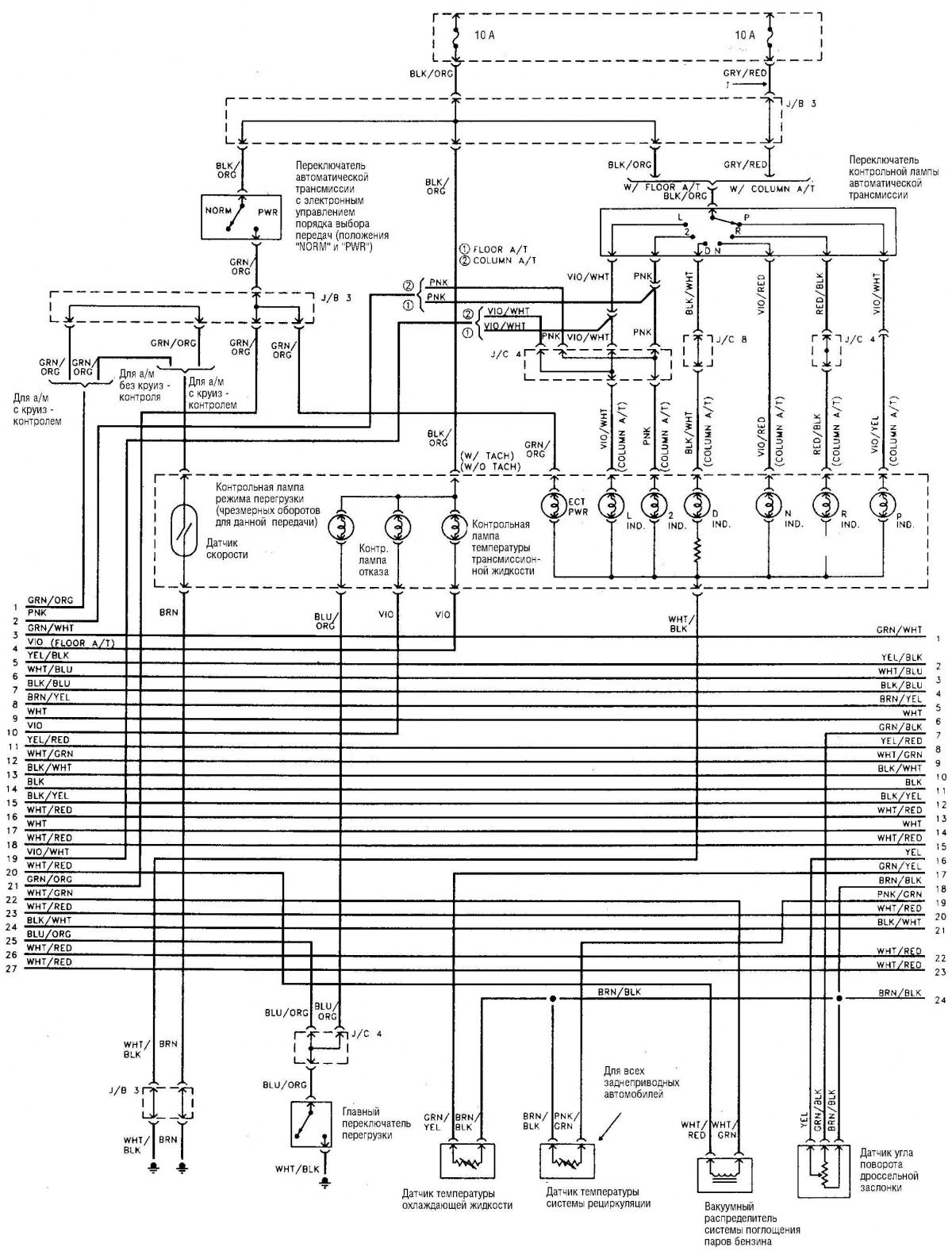

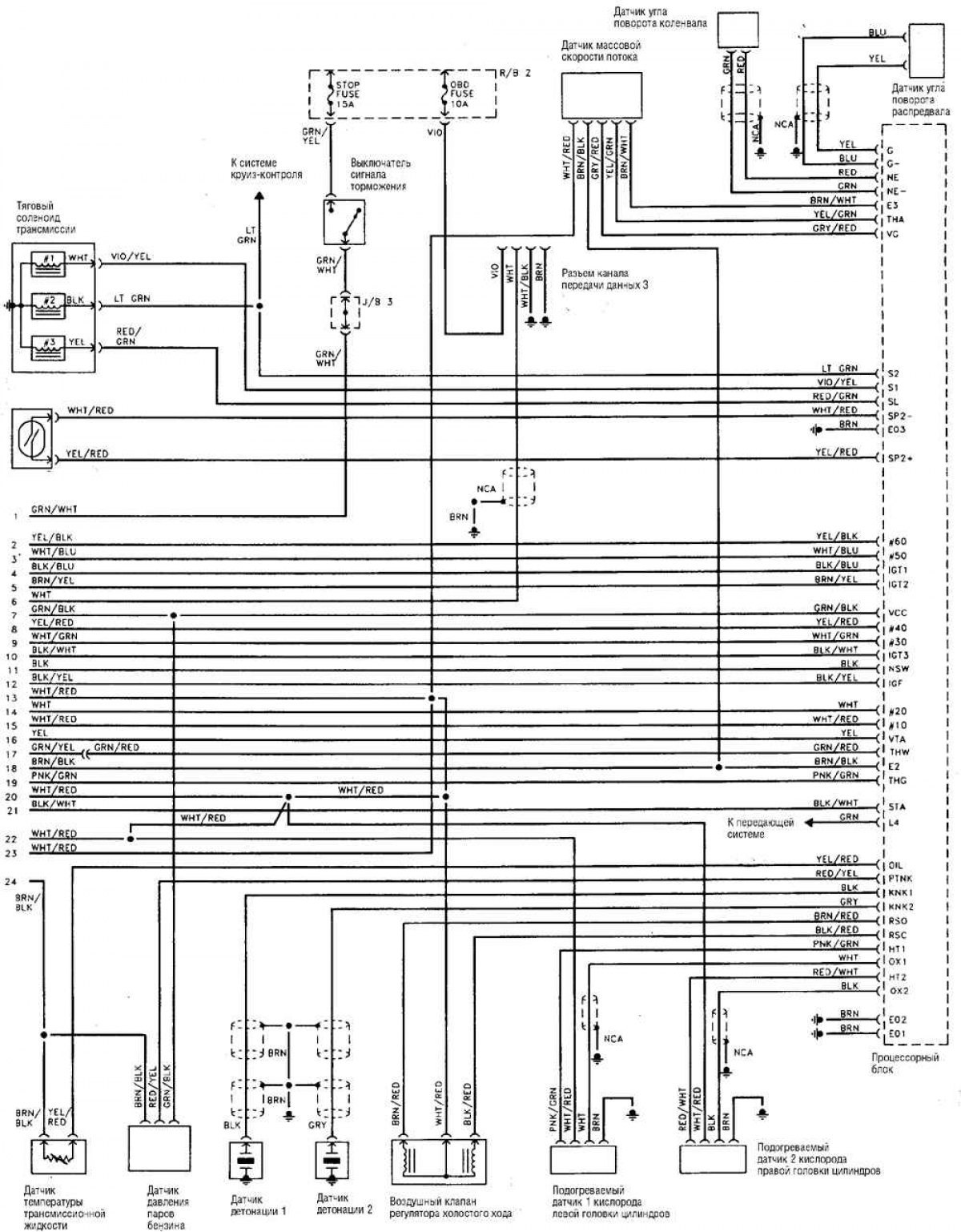

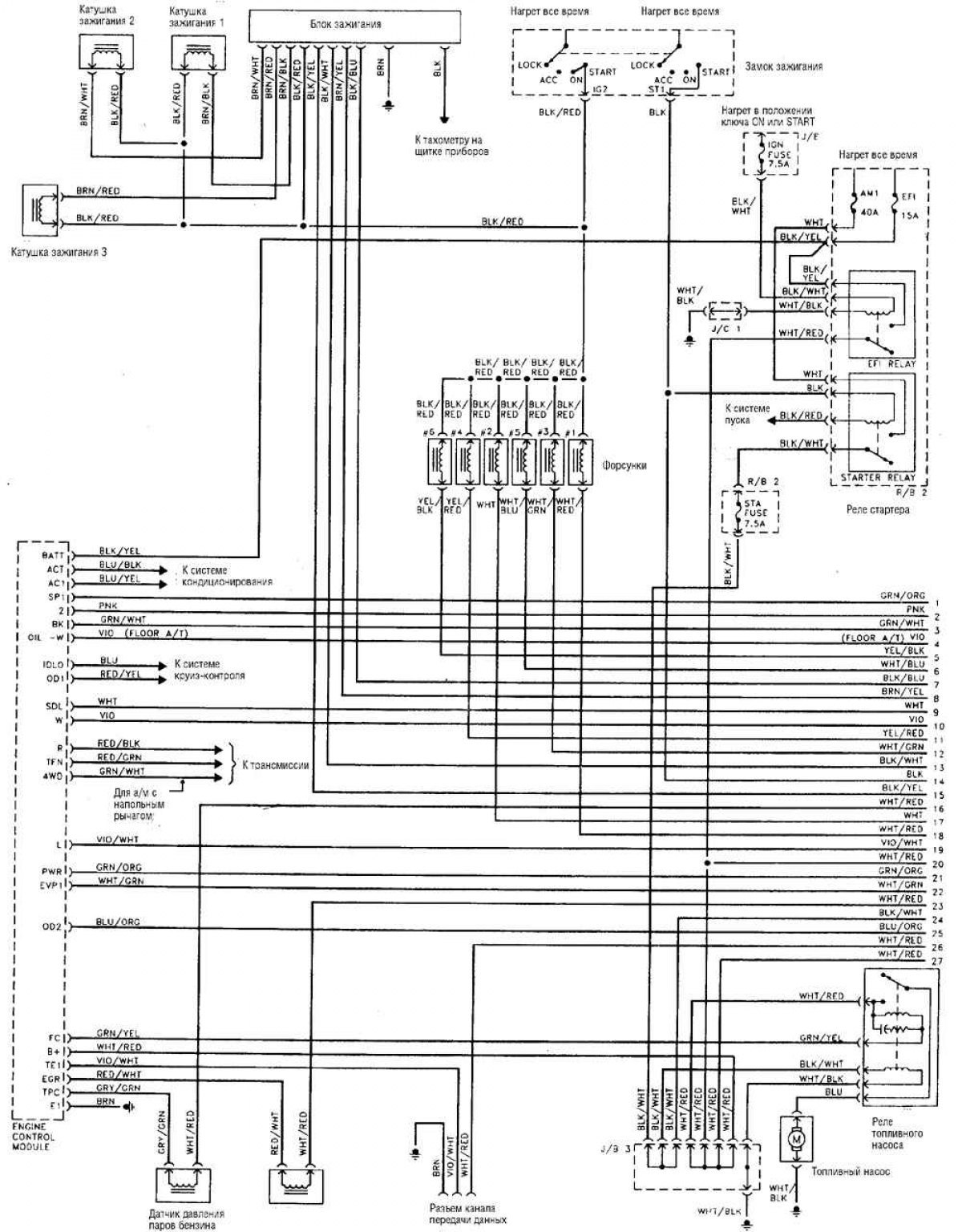

Система управления двигателем и трансмиссией (типовая схема) (Toyota 4Runner 2 «N120/N130»)
Сокращения, использующиеся на схемах электрооборудования, а также цвета изоляции проводов смотрите здесь →
Статья проверена экспертом: Николай Сидоров
