Освещение щитка приборов (Toyota 4Runner 2 «N120/N130»)

  • Главная
  • Тойота
  • 4 Раннер
  • N120/N130 (1989-1995)
  • Электрооборудование
  • Электрические схемы
  • Освещение щитка приборов
0

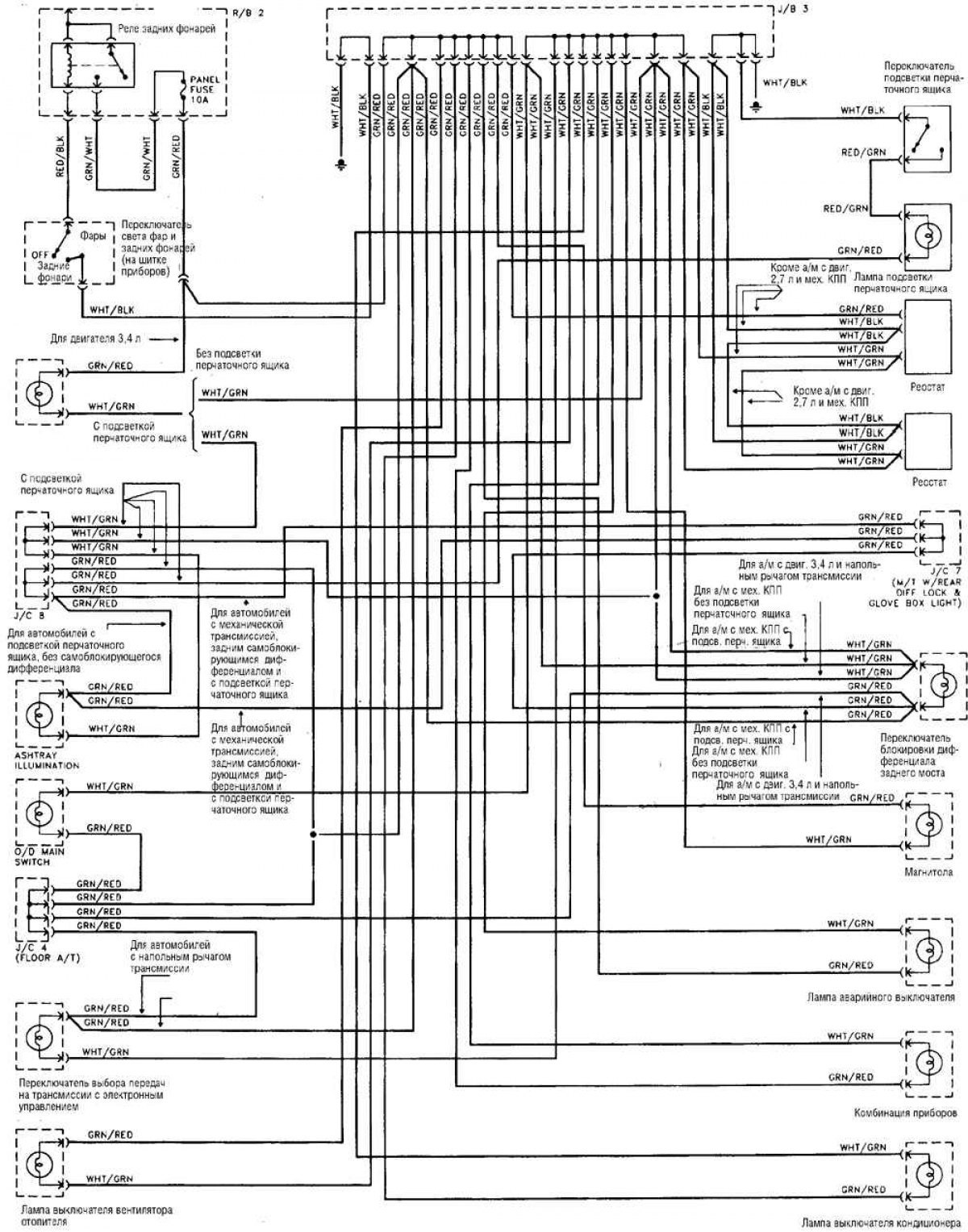

Освещение щитка приборов



Освещение щитка приборов
Открыть большую картинку в новой вкладке »


Сокращения, использующиеся на схемах электрооборудования, а также цвета изоляции проводов смотрите здесь →
