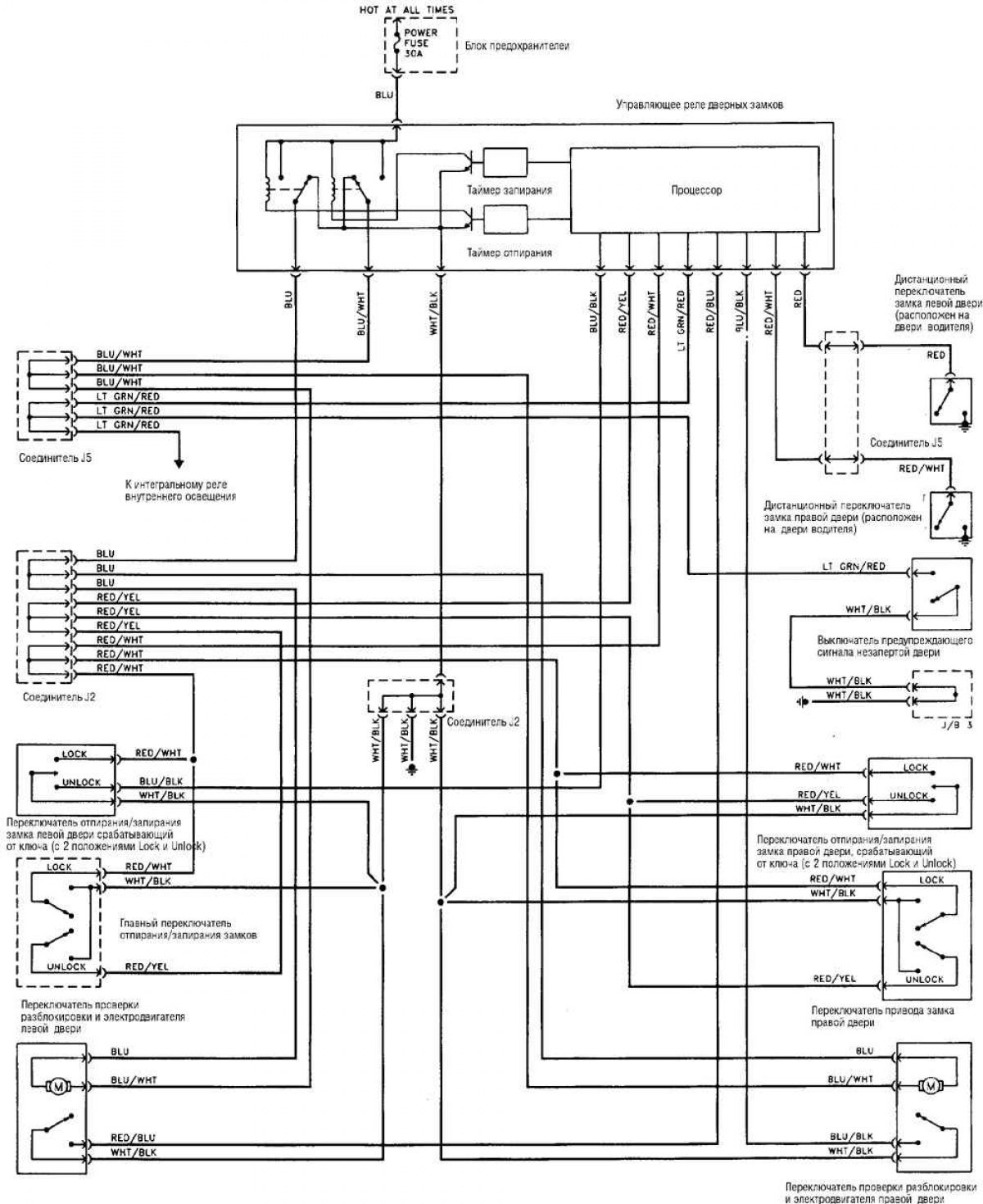

Схема электрооборудования двери (Toyota 4Runner 2 «N120/N130»)

Электрооборудование двери

Открыть большую картинку в новой вкладке »

Сокращения, использующиеся на схемах электрооборудования, а также цвета изоляции проводов смотрите здесь →

(Смотрите полную версию на сайте: AutoInstruction.ru)

Статья проверена экспертом: Николай Сидоров
