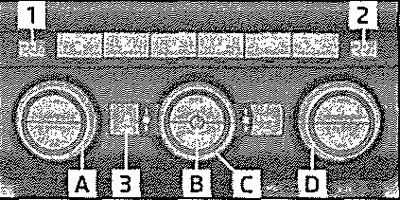

Органы управления
Функции отдельных органов управления
- A. Регулировка температуры для левой стороны или обеих сторон
- B. Датчик температуры в салоне
- C. Регулировка скорости вентилятора
- D. Регулировка температуры для правой стороны
- 1. Отображение заданной температуры для левой стороны
- 2. Отображение заданной температуры для правой стороны
3. В зависимости от комплектации:
Включение/выключение автономного отопителя; OFF Отключение Climatronic
Управление подогревом левого переднего сиденья
Поток воздуха направлен на стёкла
Поток воздуха направлен на верхнюю часть туловища
Поток воздуха направлен в область ног
Автоматическое включение и выключение режима рециркуляции
Управление подогревом правого переднего сиденья
Включение/выключение режима интенсивного оттаивания ветрового стекла

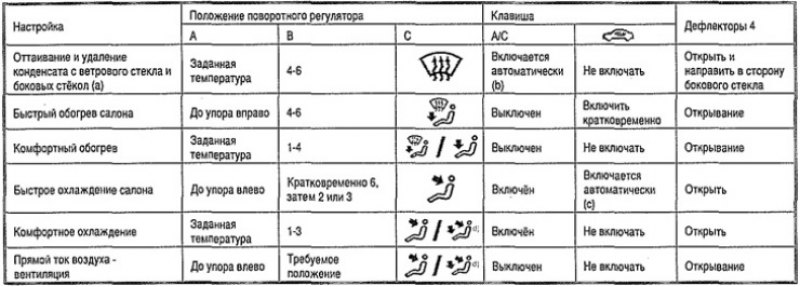

Рекомендованные базовые настройки органов управления климатической установки
- (a) Эту настройку не рекомендуется применять в странах с высокой влажностью воздуха. Это может привести к чрезмерному охлаждению стекла и его запотеванию с внешней стороны.
- (b) Функцию автоматического включения можно отключить, нажав клавишу А/С.
- (c) Функцию автоматического включения можно отключить, нажав клавишу
- (d) В пространство для ног подаётся более тёплый воздух, чем на верхнюю часть тела.
Дефлекторы 3 рекомендуется при любых режимах держать открытыми.
Включение/выключение обогрева заднего стекла
Включение/выключение обогрева ветрового стекла
- SETUP Регулировка Climatronic в системе Infotainment
- DUAL Включение/выключение режима одновременного регулирования температуры для левой и правой сторон
- AUTO Включение автоматического режима
- А/С Включение/выключение кондиционера
Примечание: Не заклеивайте и не перекрывайте датчик температуры в салоне В, иначе система Climatronic не сможет эффективно работать.
Автоматический режим
В автоматическом режиме доступны три варианта кондиционирования — умеренный, средний, интенсивный. Настройка отдельных режимов работы. Стандартным для Climatronic является режим средней интенсивности кондиционирования.
Рекомендуемые настройки для любого времени года
Установите желаемую температуру, мы рекомендуем 22°С, Нажмите клавишу AUTO. Установите дефлекторы 3 и 4 так, чтобы поток воздуха был направлен немного вверх. После включения автоматической функции Climatronic работает в том режиме, в котором он находился при выключении. Текущий режим работы отображается на дисплее системы Infotainment, Автоматический режим выключается нажатием любой клавиши распределения потоков воздуха или изменении скорости вентилятора.
Включение/выключение кондиционера
Нажмите клавишу А/С. В клавише загорается индикатор. Ещё раз нажмите клавишу А/С. Контрольная лампа в клавише гаснет. После выключения кондиционера включённой остаётся только функция вентиляции, при которой температура в салоне не может упасть ниже наружной.
Настройка температуры
Температура в левой и правой частях салона может регулироваться одновременно для обеих сторон, или индивидуально.
Для обеих сторон
Поворачивайте регулятор А влево или вправо соответственно для снижения или повышения температуры. Контрольная лампа в клавише DUAL не горит.
Для правой стороны
Поворачивайте регулятор D влево или вправо соответственно для снижения или повышения температуры, В клавише DUAL загорается контр, лампа. Когда в клавише DUAL горит контр, лампа, установить регулятором А температуру для обеих сторон салона невозможно. Восстановить эту функцию можно нажатием клавиши DUAL. Контрольная лампа в клавише при этом погаснет, Температуру в салоне можно задать в интервале -16°С... +2°С. В этом диапазоне температура регулируется автоматически. Если задана температура ниже +16°С, на соответствующем регуляторе загорается символ синего цвета. Если задана температура выше +29°С, на соответствующем регуляторе загорается символ красного цвета. В крайних режимах Climatronic работает на максимальной мощности отопителя и кондиционера. Температура автоматически не регулируется.
Автоматический режим рециркуляции
Режим рециркуляции предотвращает попадание в салон а/м загрязнённого воздуха, например, при проезде по тоннелю или мимо «чадящего» грузовика. Если датчик качества воздуха распознаёт значительное повышение концентрации вредных веществ в приточном воздухе, временно включается режим рециркуляции. Когда концентрация вредных веществ опускается до нормального уровня, рециркуляция автоматически выключается, чтобы в салон а/м вновь поступил свежий воздух. 8 режиме рециркуляции воздух забирается из салона а/м и подаётся обратно в салон. Если включён автоматический режим рециркуляции, датчик качества воздуха определяет концентрацию вредных веществ в поступающем воздухе. Если датчик качества воздуха не включает автоматический режим рециркуляции при неприятном запахе в приточном воздухе, рециркуляцию можно включить самостоятельно.
Включение/выключение
Нажмите клавишу с символом
Под клавишей загорается контр, лампа.
Ещё раз нажмите клавишу (контр, лампа под клавишей гаснет). При необходимости нажмите клавишу с символом AUTO. Функции включения и выключения доступны также в системе Infotainment.
Примечание: При запотевании ветрового стекла нажмите клавишу.
Когда ветровое стекло станет чистым, нажмите клавишу AUTO. Автоматический режим рециркуляции работает только при наружной температуре выше 2°С.
Регулировка вентилятора
Вы также можете выбрать желаемую скорость работы вентилятора вручную. Поверните регулятор С по часовой стрелке, или против часовой стрелки, соответственно для уменьшения, или увеличения скорости вентилятора. При установке регулятора скорости вентилятора в нулевое положение климатическая установка Climatronic выключается. Установленная скорость вращения вентилятора отображается включением соответствующего числа контрольных ламп в регуляторе С.
Оттаивание ветрового стекла
Включение/выключение
Нажмите клавишу
.
Ещё раз нажмите клавишу или клавишу AUTO. Поток воздуха из дефлекторов 1 усиливается. Регулировка температуры выполняется автоматически.
