Использование разделительной сетки за задними сиденьями
Раскладывание части шторки багажника/разделительная сетка за задними сиденьями в натянутом состоянии

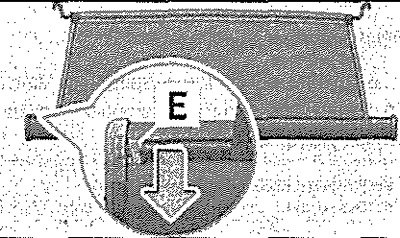

Разделительная сетка: рычажок отпирания
Разматывание
Разложите часть сматываемой шторки багажника А по стрелке. Вытяните разделительную сетку за верхнюю поперечную штангу В из корпуса С. Зацепите поперечную штангу в гнезде D с одной стороны. Нажмите поперечную штангу с другой стороны и зацепите эту сторону в гнезде D. Когда поперечная штанга будет находиться, например, в левом гнезде D, нажмите её с другой стороны по стрелке 1 и вставьте в правое гнездо D. Сложите часть сматываемой шторки багажника А в противоположном стрелке направлении.
Сматывание
Разложите часть сматываемой шторки багажника А по стрелке. Нажмите на поперечную штангу и извлеките её из гнёзд D сначала с одной, а потом с другой стороны. Чтобы не повредить разделительную сетку при сматывании в корпусе С, придерживайте её за поперечную штангу В. Сложите часть сматываемой шторки багажника А в противоположном стрелке направлении.
Осторожно! Если при вытягивании из корпуса разделительная сетка заест, нажмите на рычаг отпирания Е по стрелке.
Использование разделительной сетки за передними сиденьями

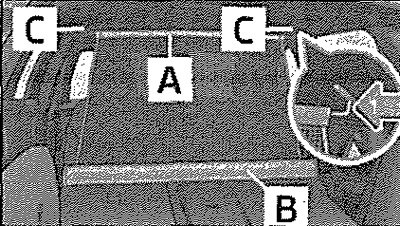

Задние сиденья: снятие корпуса разделительной сетки
Разматывание
Сложите заднее сиденье вперёд. Вытяните разделительную сетку за верхнюю поперечную штангу А из корпуса В. Зацепите поперечную штангу в гнезде С с одной стороны. Нажмите поперечную штангу с друге й стороны и зацепите эту сторону в гнезде С. Когда поперечная штанга будет находиться, например, в левом гнезде С, нажмите её с другой стороны по стрелке 1 и вставьте в правое гнездо С.
Сматывание
Нажмите на поперечную штангу и извлеките её из гнёзд С сначала с одной, а потом с другой стороны. Чтобы не повредить разделительную сетку при сматывании в корпусе В, придерживайте её за поперечную штангу А. Приведите заднее сиденье в исходное положение.
Снятие и установка корпуса разделительной сетки

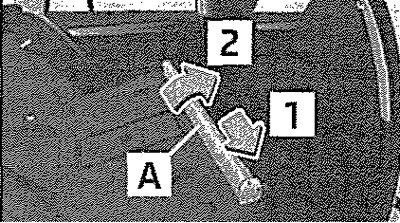

Задние сиденья: снятие корпуса разделительной сетки
(Источник расположен на веб-ресурсе: autoinstruction)
Сложите заднее сиденье вперёд. Откройте правую заднюю дверь. Сдвиньте корпус разделительной сетки А по стрелке 1 и извлеките его из креплений на спинках задних сидений по стрелке 2.
Установка
Вставьте вырезы корпуса разделительной сетки в крепления в спинки задних сидений. Сдвиньте корпус разделительной сетки против направления стрелки 1 до упора. Приведите заднее сиденье в исходное положение.
