Указание: Заменить винты ГБЦ. При монтажных работах подлежат замене самоконтрящиеся гайки и винты, затягиваемые с доворотом на заданный угол, а также уплотнительные кольца и прокладки. Входящие в комплект поставки пластиковые прокладки для защиты открытых клапанов можно удалить только непосредственно перед установкой ГБЦ. При замене ГБЦ или её прокладки заменить ОЖ и моторное масло.

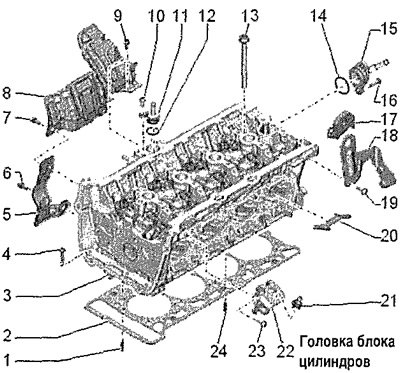

1. Посадочный штифт
2. Прокладка ГБЦ: заменить; монтажное положение: номер детали обращён к ГБЦ
3. Головка блока цилиндров
4. Болт: заменить; соблюдать последовательность действий при отворачивании; соблюдать последовательность действий при затяжке
5. Теплозащитный кожух
6. 9 Нм
7. 9 Нм
8. Теплозащитный кожух
9. 9 Нм
10. 9 Нм
11. Патрубок: для шланга ОЖ
12. Уплотнительное кольцо: заменить; смазать ОЖ
13. Болт крепления ГБЦ: заменить; соблюдать последовательность действий при отворачивании; соблюдать последовательность действий при затяжке
14. Уплотнительное кольцо: заменить; смазать ОЖ
15. Патрубок: для шланга ОЖ
16. 9 Нм
17. Крепление: для кожуха двигателя
18. Проушина для вывешивания двигателя
19. 8 Нм и довернуть на 90° (¼ об.): заменить
20. Прокладка
21. Сферическая цапфа: для кожуха двигателя
22. Проушина для вывешивания двигателя
23. 8 Нм и довернуть на 90° (¼ об.): заменить
24. Посадочный штифт

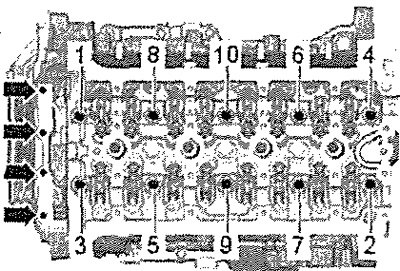

Последовательность при ослаблении винтов крепления ГБЦ
Выкрутить винты -стрелки-. Ослабить винты крепления ГБЦ в последовательности -1...10-.
Последовательность при затяжке винтов крепления ГБЦ
Затянуть винты крепления ГБЦ в последовательности -1...10- следующим образом.
1. Затянуть предварительно с помощью динамометрического ключа моментом 40 Нм.
2. 90° (довернуть на ¼ об.).
3. 90° (довернуть на ¼ об.).
4. Винты -стрелки- затянуть предварительно моментом 4 Нм.
5. Винты -стрелки- довернуть на 90° (¼ об.).
