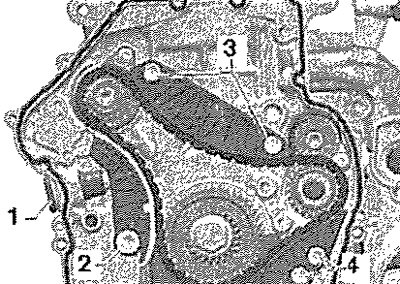

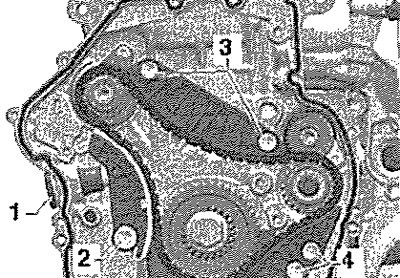

Снять успокоитель -3-. Снять цепь привода балансирных валов.
Установка
Звёздочку промежуточного вала и балансирный вал провернуть метками друг к другу -стрелка-; винт -1- не ослаблять.
Указание: Метки перекрываются только каждые 7 оборотов, что обусловлено передаточным отношением.

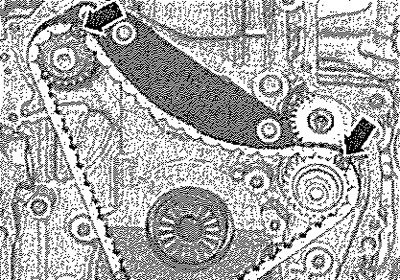

Уложить цепь привода балансирных валов на их звёздочки; цветные звенья цепи привода -стрелки- должны находиться напротив отметок на звёздочках.
Установить башмак успокоителя цепи привода и затянуть винт -3-. Установить натяжитель цепи привода балансирных валов -1-. Установить цепь привода распредвалов.
Проверка длины цепей

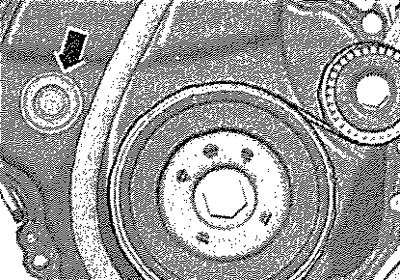

Извлечь заглушку -стрелка-.
Повернуть шкив в направлении вращения двигателя, так чтобы поршень натяжителя цепи был максимально выдвинут в -направлении стрелки-. Сосчитать видимые зубья поршня.

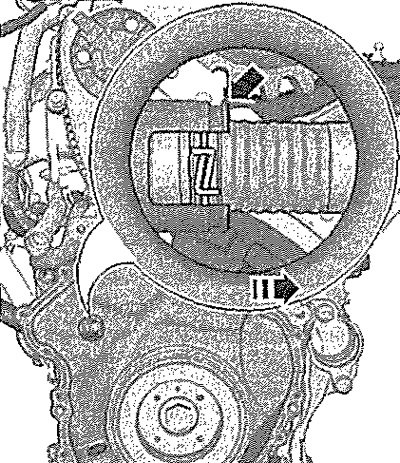

Указание: Видимыми считаются все зубья поршня, находящиеся справа от защитного кожуха натяжителя цепи -стрелка-. Если видны 7 или больше зубьев: Заменить цель привода распредвала. Если видны 6 или меньше зубьев, цепь привода не заменять.
Заменить заглушку.
