Осторожно! Клапаны регулятора имеют левостороннюю резьбу.

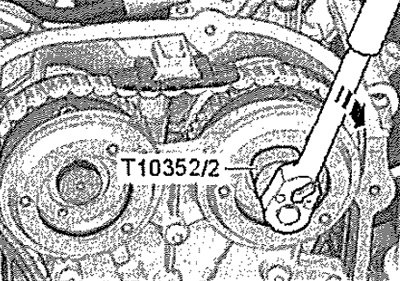

С помощью приспособления -Т10352/2-снять клапаны регулятора в -направлении стрелки-.

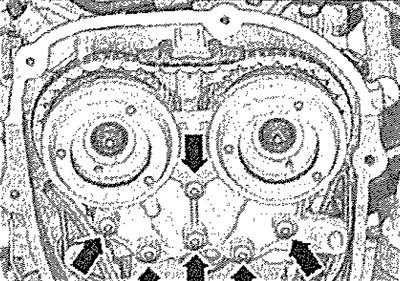

Выкрутить винты -стрелки- и снять крышку подшипников.

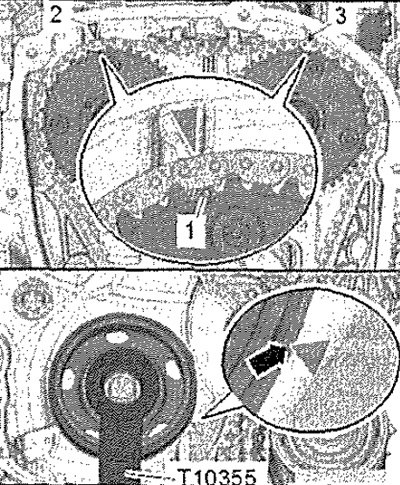

С помощью упора -Т10355- провернуть шкив поликлинового ремня коленвала в положение „ВМТ". Выемка на шкиве поликлинового ремня коленвала и метка на нижнем кожухе цепи привода ГРМ должны располагаться друг напротив друга -стрелка-. Метки -1- звездочек распредвалов должны располагаться напротив меток -2 и 3- на ГБЦ. Снять нижний кожух цепи привода ГРМ.

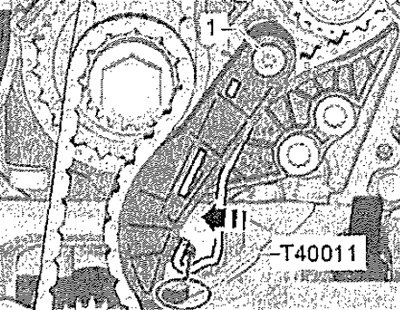

Нажать на натяжитель цепи масляного насоса в -направлении стрелки- и заблокировать фиксатором -Т40011-. Снять натяжитель цепи масляного насоса -1-.

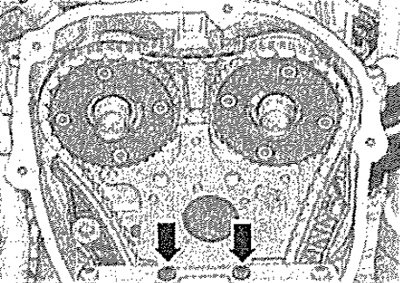

Выкрутить винты -стрелки-.

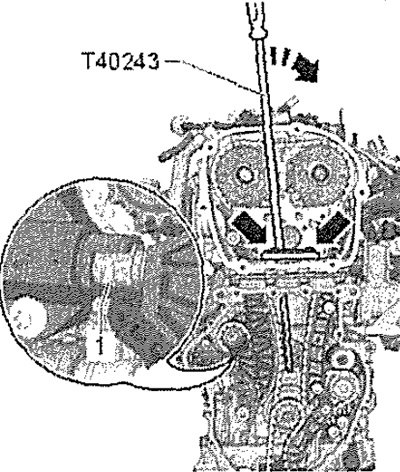

Вкрутить рычаг -Т40243- -стрелка-. Сжать стопорное кольцо -1- натяжителя цепи и прочно удерживать. Медленно отжать башмак натяжителя с помощью рычага -Т40243- в -направлении стрелки-.

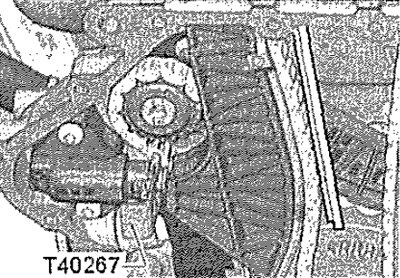

Заблокировать натяжитель цепи стопором -Е40267-.Извлечь рычаг -Т40243-.
Заблокировать натяжитель цепи стопором -Е40267-.Извлечь рычаг -Т40243-.

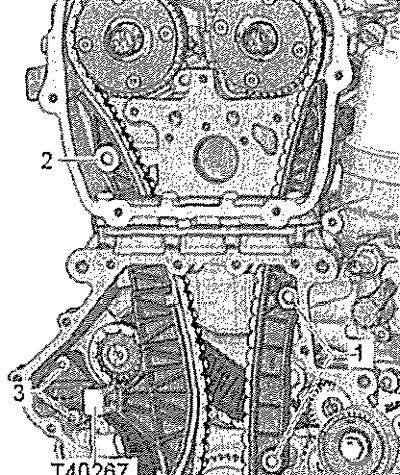

Снять башмак натяжителя цепи привода распредвалов -2-. Позиции -1,3- и -Т40267- игнорировать. Вкрутить фиксатор распредвала -Т40271/1 - в ГБЦ.

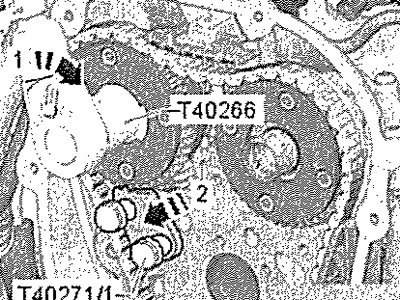

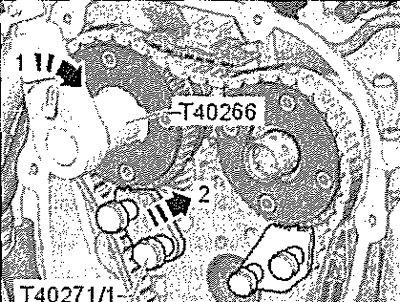

С помощью приспособления -Т40266-провернуть распредвал выпускных клапанов в -направлении стрелки 1- и вдвинуть фиксатор распредвала -Т40271/1- в зубчатый венец звёздочки в -направлении стрелки 2-.

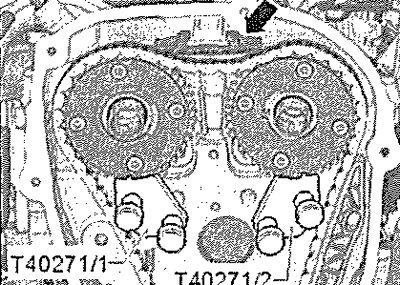

Снять верхний успокоитель -1-, разблокировав при этом фиксатор при помощи отвёртки и выдавив успокоитель вперёд.

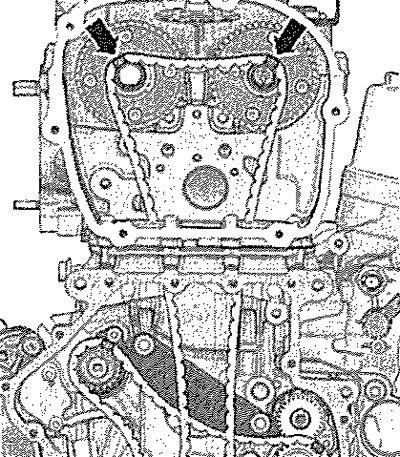

Снять успокоитель цепи привода распредвалов -1-. Снять цепь привода распредвалов со звёздочек распредвалов и подвесить на втулки распредвалов -стрелки-.

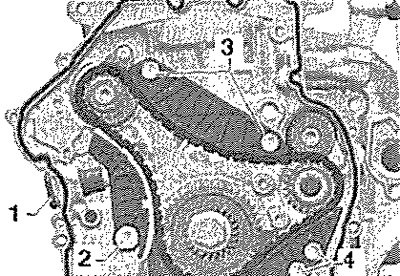

Снять натяжитель цепи привода балансирных валов -1-. Снять башмак натяжителя -2-. Снять успокоитель -4-. Поз. -3-игнорировать.
Выкрутить винт крепления шкива поликлинового ремня коленвала. Снять трёхступенчатую звёздочку, сняв для этого приводную цепь масляного насоса. Снять цепь привода распредвалов.
Установка

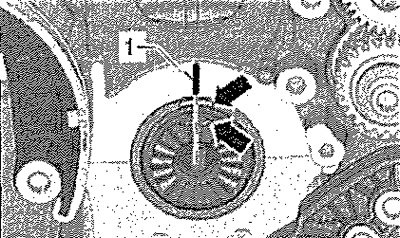

Проверить положение ВМТ коленвала, метки -стрелки-должны располагаться друг напротив друга. Нанести метку на блок цилиндров -1- с помощью водостойкого фломастера,

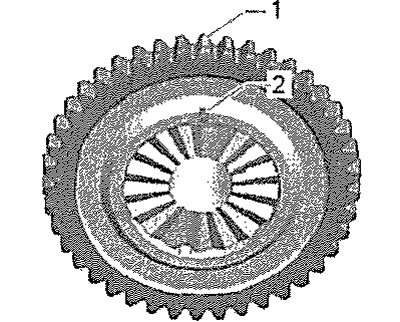

Пометить зубец -1- трёхступенчатой звёздочки напротив метки -2- с помощью водостойкого фломастера.

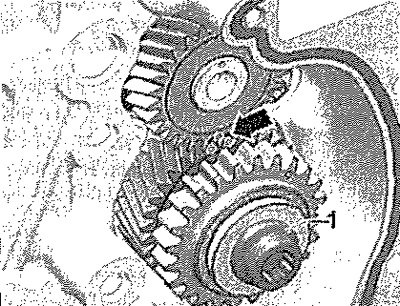

Звёздочку промежуточного вала и балансирный вал провернуть метками друг к другу -стрелка-; винт -1- не ослаблять.
Указание: Цветные звенья цепи привода балансирных валов должны находиться напротив отметок на звёздочках.

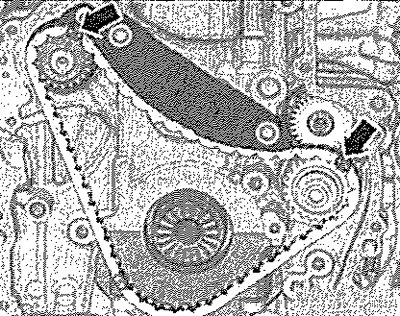

Уложить цепь привода балансирных валов на их звёздочки; цветные звенья цепи привода -стрелки- должны находиться напротив отметок на звёздочках.

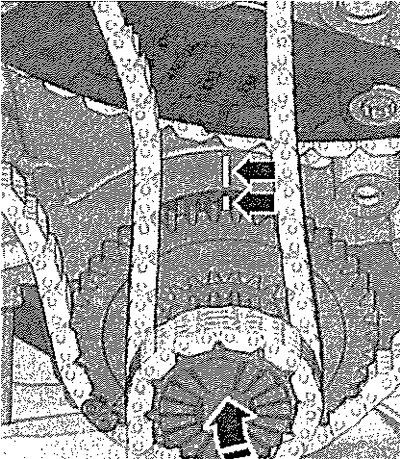

Подвесить цепь привода распредвалов метками -стрелки- на втулки распредвалов. Установить приводную цепь масляного насоса на трёхступенчатую звёздочку. Повернуть трёхступенчатую звёздочку в -направлении стрелки- к двигателю и закрепить на коленвале. Метки -стрелки- должны располагаться друг напротив друга.

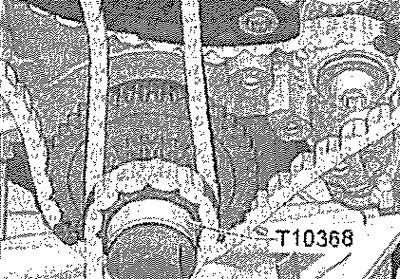

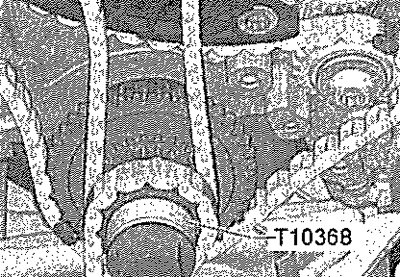

Прикрутить оправку -Т10368- с помощью винта -стрелка- шкива поликлинового ремня коленвала.

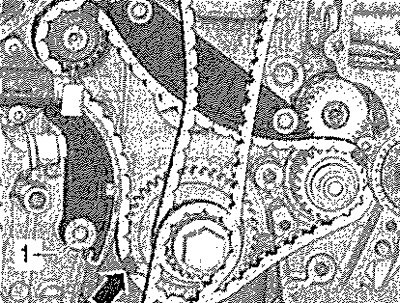

Разместить цветное звено цепи привода балансирных валов -стрелка- напротив метки на трёхступенчатой звёздочке; установить башмак натяжителя цепи и затянуть винт-1-.
(Текст предоставил этот ресурс: AutoInstruction.ru)

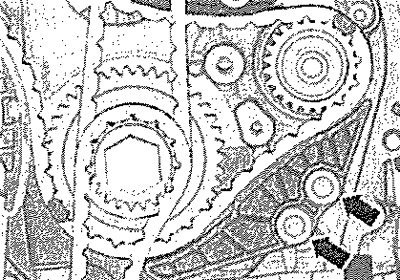

Установить успокоитель цепи привода балансирных валов и затянуть винты -стрелки-.

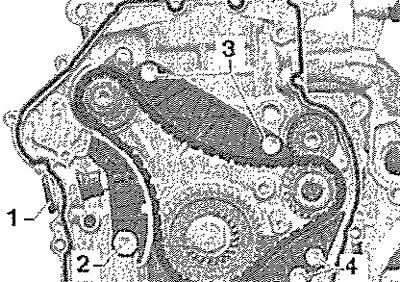

Установить натяжитель цепи привода -1-.

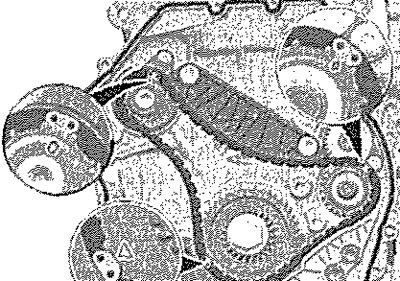

Ещё раз проверить регулировку, цветные звенья цепи должны располагаться напротив меток на звёздочках.
Указание: Цветные звенья цепи привода должны находиться напротив отметок на звёздочках.

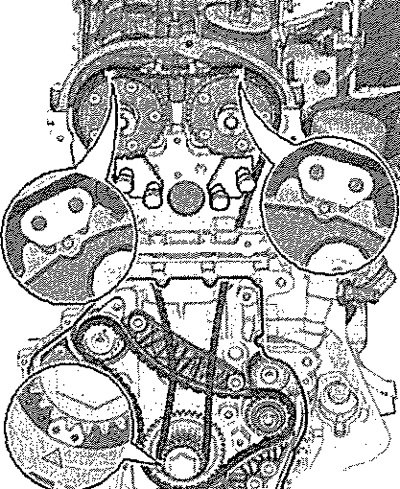

Уложить цепь на звёздочку распредвала впускных клапанов. Уложить цепь на звёздочку распредвала выпускных клапанов, Уложить цепь на звёздочку коленвала и прочно удерживать.

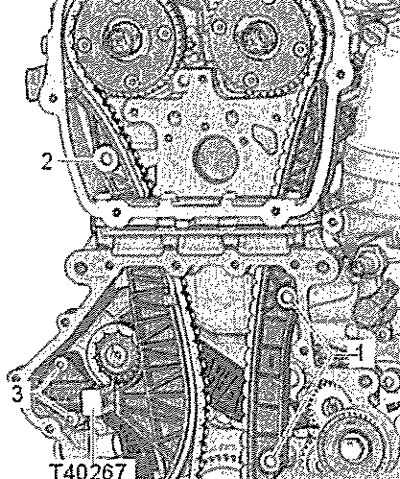

Установить башмак натяжителя цепи привода и затянуть винт -2-. Установить успокоитель цепи привода распредвалов и затянуть винты -1-.

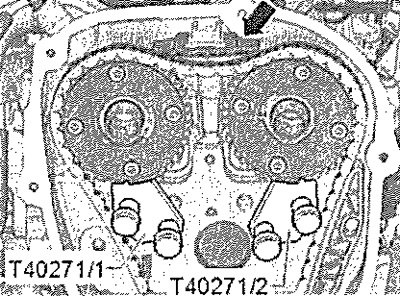

Установить верхний успокоитель -стрелка-.
С помощью приспособления -Т40266-провернуть распредвал выпускных клапанов в -направлении стрелки 1-, выдвинуть фиксатор распредвала -Т40271/1- из зубчатого венца звёздочки в-направлении стрелки 2- и высвободить распредвал. Снять фиксатор распредвала -Т40271/1-.

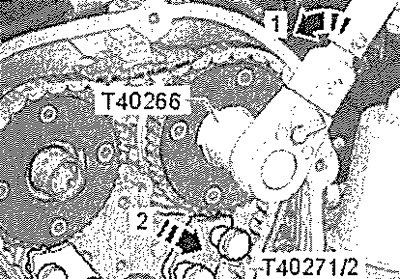

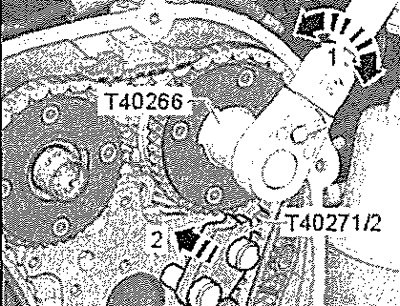

С помощью приспособления -Т40266-провернуть распредвал впускных клапанов в -направлении стрелки 1-, выдвинуть фиксатор распредвала -Т40271/2- из зубчатого венца звёздочки в -направлении стрелки 2- и высвободить распредвал. Снять фиксатор распредвала -Т40271/2-.
Вкрутить и затянуть винты -стрелки-. Надвинуть крышку подшипников и затянуть винты -стрелки- от руки. Удалить фиксатор -Т40267-. Затянуть винты -стрелки- крышки подшипников. Установить клапаны регулятора -поз. 6-.
Установка в обратном порядке. Установить нижний кожух цепи привода ГРМ. Установить верхний кожух цепи привода ГРМ. Провести адаптацию длины цепей следующим образом. Включить зажигание и выбрать тестер. Нажать на дисплее поочередно следующие кнопки: 01 - Электронное оборудование двигателя, 01 - Ведомые функции, 01 - Базовая установка, 01 - Адаптация после работ с цепным приводом.
