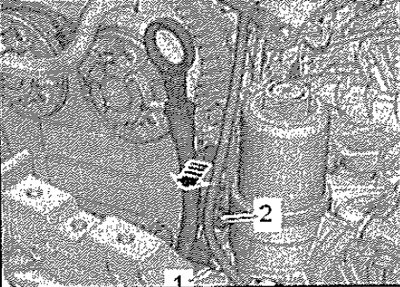

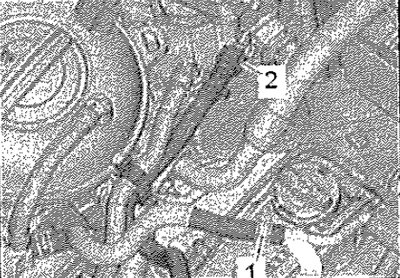

Выкрутить винт -1-. Освободить направляющую трубку маслоизмерительного щупа из крепления на верхнем кожухе цепи привода ГРМ -стрелка-. Поз. -2- можно игнорировать.

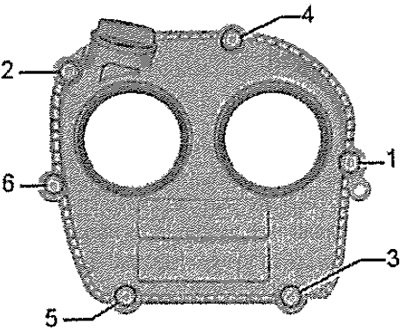

Выкрутить винты с -1 по 6- снять верхний кожух цепи привода ГРМ. При необходимости выкрутить винты -3, 5-.
Установка
Установка в обратном порядке. Заменить уплотнительные кольца.
Внимание! Опасность засорения системы смазки остатками герметика. Закрыть открытую часть масляного поддона чистой ветошью.
Удалить остатки герметика с крышки подшипника. Очистить привалочные поверхности от масла и смазки.
Указание: Герметик не должен быть просрочен (см. срок годности).
Отрезать наконечник тюбика с герметиком по передней метке (диаметр отверстия около 1,5 мм),
(Текст взят с портала проекта: «AutoInstruction.ru»)
Внимание! Опасность закупоривания системы смазки из-за избытка герметика. Полоска герметика не должна быть толще указанной.

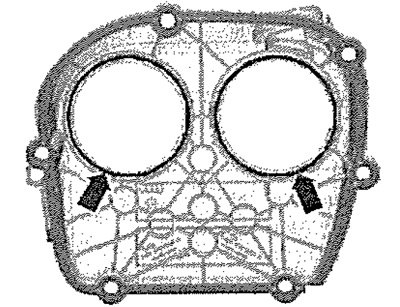

Нанести полоску герметика на чистые привалочные поверхности -стрелки-, как показано на рисунке. Толщина полоски герметика: 2 мм.
Указание: Верхний кожух цепи привода ГРМ необходимо установить в течение 5 минут после нанесения герметика.
Установить верхний кожух цепи привода ГРМ.
Последовательность затяжки винтов крепления верхнего кожуха цепи привода ГРМ
Затянуть винты -с 1 по 6- в указанной последовательности. Затянуть винты моментом 9 Нм. Установить клапан 1 регулятора фаз газораспределения -N205- и клапан 1 регулятора фаз газораспределения выпускных клапанов -N318-.
