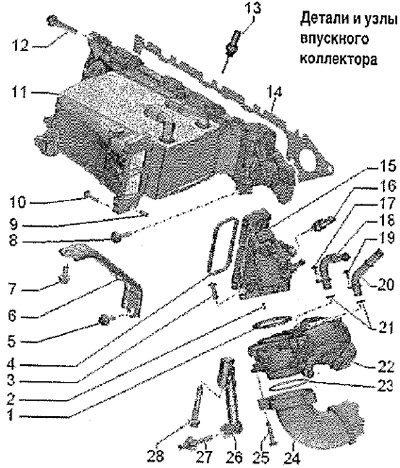

1. Уплотнительное кольцо: заменять после разборки
2. Посадочный штифт
3. 8 Нм
4. Уплотнительная прокладка: заменять после разборки
5. Болт
6. Кронштейн: впускного коллектора
7. Болт
8. Болт: заменять после разборки
9. Посадочный штифт
10. 8 Нм
11. Впускной коллектор с интеркулером: впускной коллектор с интеркулером образуют единую деталь
12. Болт: заменять после разборки
13. Датчик температуры наддувочного воздуха после интеркулера -G811-, 22 Нм
14. Уплотнительная прокладка: заменять после разборки
15. Штуцер: блока дроссельной заслонки -J338-
16. Датчик температуры всасываемого воздуха -G42-, 22 Нм
17. 10 Нм
18. Патрубок ОЖ
19. 10 Нм
20. Патрубок ОЖ
21. Уплотнительные кольца; заменять после разборки
22. Блок управления дроссельной заслонки -J338-: с потенциометром дроссельной заслонки -G69-
23. Уплотнительное кольцо: заменять после разборки
24. Воздуховод
25. Болт
26. Кронштейн: блока дроссельной заслонки -J338-
27. Болт
28. Болт

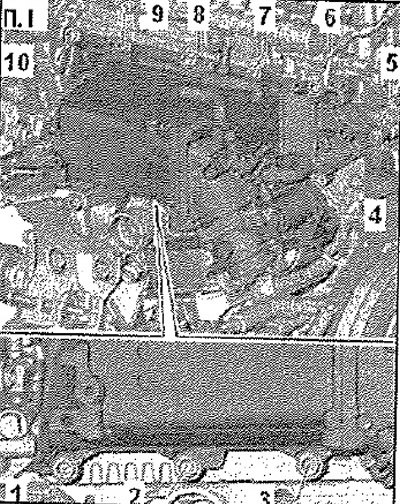

Момент и порядок затяжки винтов впускного коллектора
Винты затягивать поэтапно.
Кронштейн впускного коллектора и кронштейн блока дроссельной заслонки — момент затяжки и последовательность затяжки
Винты затягивать поэтапно.
Внимание! При установке кронштейна впускного коллектора или блока дроссельной заслонки следить, чтобы кронштейны устанавливались без напряжений и углового смещения.
