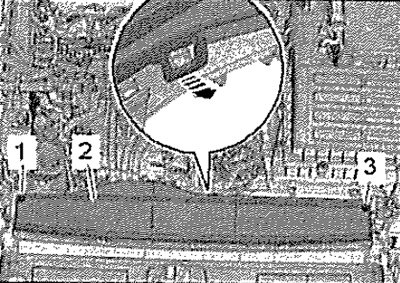

Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки-, снять верхнюю часть воздуховода -1 -.

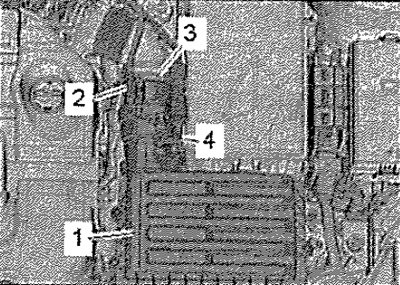

Отсоединить электрический разъём -2- от массового расходомера воздуха -G70-. Отсоединить вакуумный шланг -4-. Ослабить хомут шланга -3-, снять воздушный шланг. Снять воздушный фильтр -1-.
Установка
Установка в обратном порядке.
Указание: Штуцеры, патрубки и шланги системы наддува перед установкой должны быть обезжирены. Для установки воздушных патрубков использовать смазку без силикона. Для фиксации шланговых соединений устанавливать только разрешённые к использованию пружинные хомуты.
[Источник материала этот сайт Autoinstruction.ru]

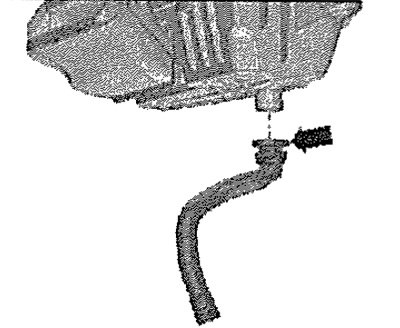

Отсоединить дренажный шланг -стрелка-. Очистить патрубок, нижнюю часть воздушного фильтра и шланг от загрязнений и листвы.
При присоединении патрубка впускного коллектора к корпусу воздушного фильтра учитывать монтажную маркировку -стрелки-. Установить воздушный фильтр на кронштейн АКБ и нажать до отчётливо слышного защёлкивания. Ещё раз надавить на воздушный фильтр и затем оттянуть его обратно, чтобы проверить, правильно ли защёлкнулись фиксаторы.
