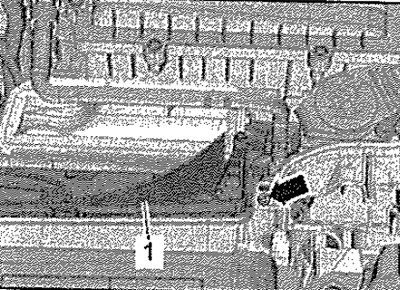

Выкрутить винты -стрелки-. Ослабить хомут -2- и снять воздуховод -1-.
Для а/м с буквенным обозначением двигателя CLHA, CLHB, CKFB, CKFC, CUPA, CRVC
Выкрутить винты -стрелки-. Пережать шланги системы охлаждения -1- и -4- с помощью зажимов для шлангов до диаметра 25 мм -МР7-602 (3094)-. Ослабить хомуты -2, 3- и отсоединить шланги ОЖ.
Для а/м с буквенным обозначением двигателя CRKB
Выкрутить винты -стрелки-. Пережать шланги системы охлаждения -1- и -5- с помощью зажимов для шлангов до диаметра 25 мм -МР7-602 (3094)-. Ослабить хомуты -2, 3, 4- и отсоединить шланги ОЖ.
Выкрутить винт -3-. -Поз. 1, 2- можно игнорировать.
Все
Отсоединить электрические разъёмы.
2. Для датчика температуры воздуха на впуске -G42-
3. Блока дроссельной заслонки -J338-
Ослабить хомут шланга -4-, снять воздушный шланг. Выкрутить винты -1- и снять соединительный патрубок с блоком управления воздушной заслонки -J338-.
Установка
Установка в обратном порядке.
Указание: Заменить прокладки и уплотнительные кольца.
При установке соединительного патрубка с блоком управления воздушной заслонки -J338- обращать внимание на посадочные штифты. Установить передний верхний патрубок ОЖ. Установить воздушный фильтр.
