Указание: Впускной коллектор с интеркулером образуют единую деталь.
Снять передний верхний патрубок системы охлаждения. Снять магистраль высокого давления. Снять воздушный фильтр.
Выкрутить винты -стрелки-. Ослабить хомут -2- и снять воздуховод -1-.

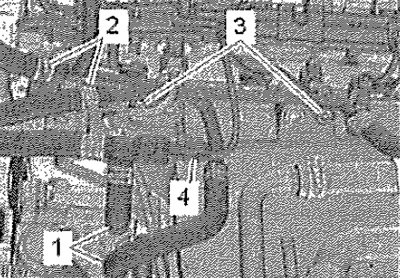

Отсоединить разъём -4-. Ослабить хомуты -1, 2- и отсоединить топливные шланги. Выкрутить винты -3-, отложить назад топливные шланги.
Разблокировать фиксатор -стрелка-, отсоединить вакуумный шланг -1-. Выкрутить винт -3- и снять вакуумный шланг -2-.
Для а/м с буквенным обозначением двигателя CRKB
Снять кожух вентилятора радиатора. Отсоединить разъём -1-. Ослабить хомут -2-.
Все

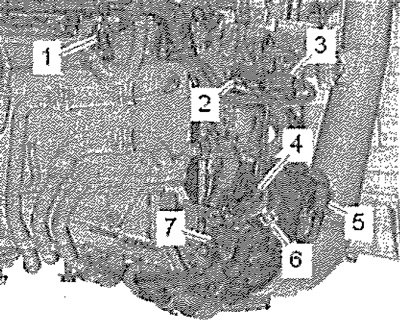

Отсоединить и освободить разъёмы.
1. датчика температуры наддувочного воздуха после интеркулера -G811 -
3. датчика давления наддува -G31 -
4. датчика температуры всасываемого воздуха -G42-
5. блока дроссельной заслонки -J338-
Выкрутить винты -2, 7-, снять шланг ОЖ -6-. Вывернуть винт -1- направляющей трубки маслоизмерительного щупа. Отвернуть гайку -5- и снять кронштейн -6- с двойного винта -4-. Вывернуть винты -4, 7-, Выкрутить винты -2, 3- кронштейна впускного коллектора.
(Информация представлена на сайте AutoInstruction.ru)
Выкрутить винты -10...1- с помощью насадки XZN 10 -Т10501- и снять впускной коллектор с интеркулером.
Установка
Установить новую прокладку ГБЦ на посадочные штифты
Внимание! Избегать повреждения приваленной поверхности впускного коллектора из-за контакта с посадочными штифтами.
Затянуть винты -1...10- предписанным моментом в заданном порядке.
Установка в обратном порядке.
Указание: Заменить прокладку.
Установить воздушный фильтр. Установить топливопровод высокого давления. Установить передний верхний патрубок ОЖ.
