Детали и узлы впускного коллектора 1. Впускной коллектор. Электродвигатель изменения геометрии впускного коллектора -V183- с датчиком положения заслонок изменения геометрии впускного коллектора -G513- (единый узел), не разбирать; 2. Болт, 8 Н·м; 3. Прокладка, замена; 4. Уплотн. кольцо, замена; 5. Соединительный трубопровод, к радиатору системы рециркуляции ОГ; 6. Болт, 20 Н·м; 7. Прокладка, замена 8/10/11. Болт, 10 Н·м; 9. электродвигатель привода воздушной заслонки/заслонок впускных каналов -V157-, с потенциометром воздушной заслонки -G69-; 12. Маслоизмерительный щуп; 13. Клапан рециркуляции ОГ -N18-, с потенциометром системы рециркуляции ОГ -G212-
Снятие

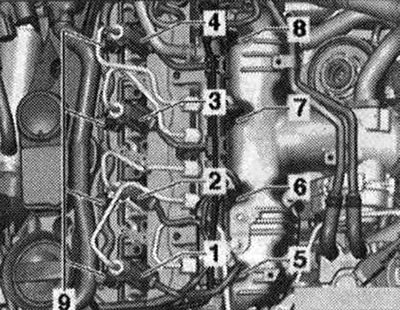

Снять кожух двигателя. Снять шумоизолирующий кожух с клапанной крышки. Снять разъемы -5, 6, 7 и 8-со свечей накаливания следующим образом. При отсоединении разъёмов свечей накаливания не допускать повреждения эл. соединений, в противном случае потребуется замена всего жгута проводов. Не сжимать клещи -3314-для рассоединения разъёмов слишком сильно, в противном случае можно повредить опорную втулку.

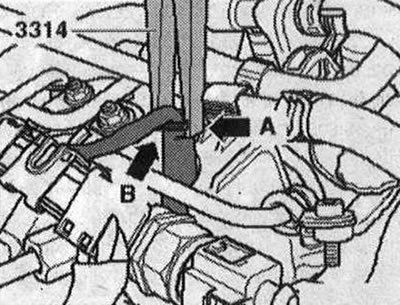

Захватить клещами -3314- с канавкой -стрелка А- за бортик опорной втулки -стрелка В-, и отсоединить разъёмы от свечей накаливания.

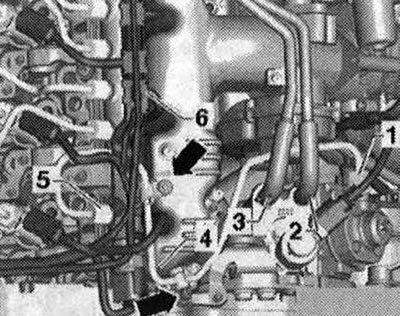

Снять топливопровод высокого давления -4- для этого открутить накидные гайки ТНВД -1- и топл. рампы -5-. Выкрутить винты крепления -стрелки- топливопровода высокого давления. Снять жгут проводов -6- с креплений.

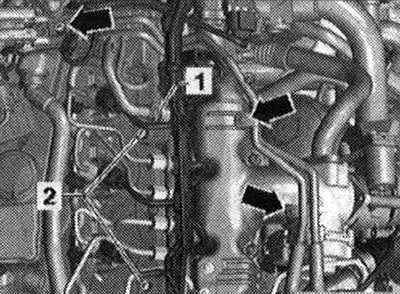

Отсоединить топливопроводы -2- и -3- от ТНВД. Выкрутить винты -стрелки- кронштейнов топливопроводов. Не допускать перегибов топливопроводов. Соблюдать правила поддержания чистоты при работе с системой впрыска. Открытые разъёмы сразу закрыть подходящими заглушками. Отсоединить следующие эл. разъёмы.
- 1. Датчик давления топлива -G247-
- 2. Регулятор давления топлива -N276-
- 3. Электродвигатель изменения геометрии впускного коллектора -V183-
- 4. электродвигатель привода воздушной заслонки/заслонок впускных каналов -V157-

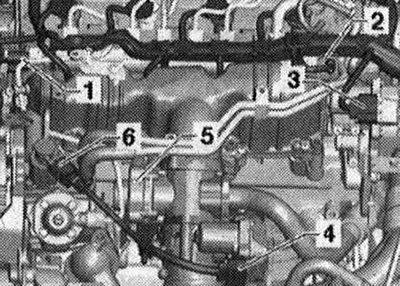

- 5. Клапан рециркуляции ОГ -N18-

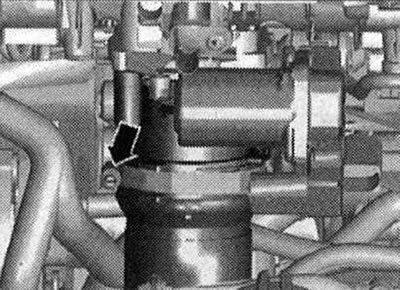

Ослабить хомут -стрелка- возд. шланга и отсоединить его от электродвигателя привода воздушной заслонки -V157- движением вниз. Выкрутить винт крепления кронштейна масляного щупа. Снять соединительную трубку системы рециркуляции ОГ с клапана рециркуляции ОГ -N18-. Выкрутить болты крепления впускного коллектора снаружи вовнутрь и крест-накрест. Снять впускной коллектор.
Установка
Установка в обратном порядке, при этом необходимо выполнить следующее: Заменить прокладки. Затянуть болты крепления впускного коллектора снаружи вовнутрь и крест-накрест.
