Снятие топливного насоса высокого давления (Audi Q5 8R)

0

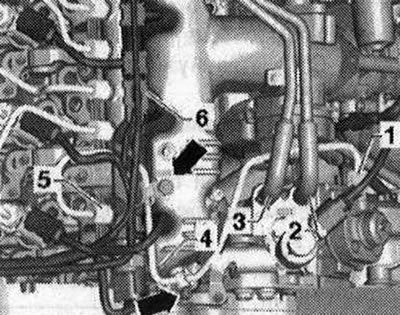

Снять зубчатый ремень с зубчатых шкивов распредвала и ТНВД. Снять разъём клапана дозирования топлива -N290-. Снять топливопровод высокого давления -4- для этого открутить накидные гайки ТНВД -1- и топл. рампы -5-. Выкрутить винты крепления -стрелки- топливопровода высокого давления.

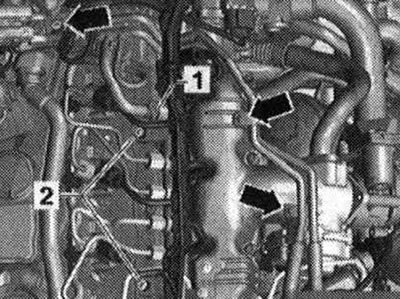

Отсоединить топливопроводы -2- и -3- от ТНВД. Выкрутить винты -стрелки- кронштейнов топливопроводов. Не допускать перегибов топливопроводов. Снять зубчатый шкив с ТНВД.

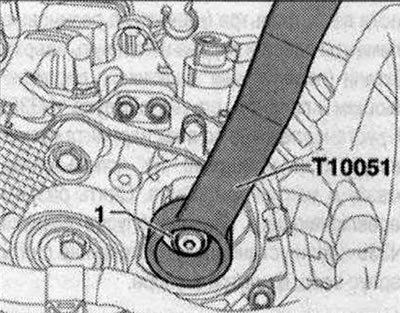

Удерживая ступицу ТНВД с помощью упора -Т10051-, ослабить затяжку гайки её крепления -1-.

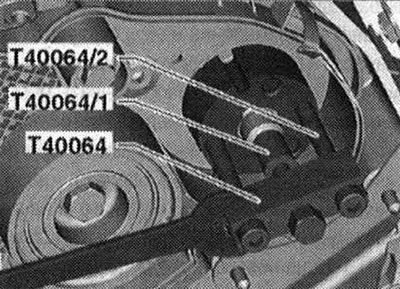

Установить съёмник -Т40064- с упором -Т40064/1- и пальцем -Т40064/2- так, как показано на рисунке, и снять ступицу с ТНВД. При необходимости использовать для удержания гаечный ключ на 24 мм.

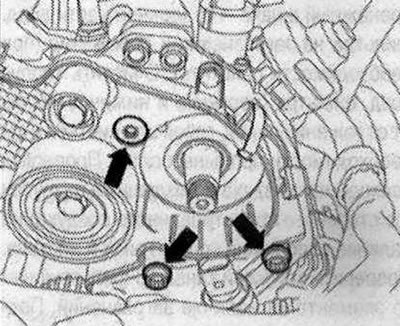

Выкрутить болты крепления -стрелки-ТНВД. Осторожно снять ТНВД.

Установка

Установка в обратном порядке. Установить зубчатый ремень насоса высокого давления. Установить трубопроводы высокого давления. Перед первым пуском двигателя насос высокого давления необходимо заполнить топливом. Работа насоса "всухую" недопустима.
