Суппорт тормозного механизма, дисковый тормозной механизм с плавающей скобой FS-III (Skoda Octavia 3 «5E»)

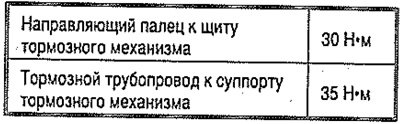

Оглавление: Установка ↓ Моменты затяжки ↓

Порядок выполнения работ действителен только для замены или для последующего ремонта суппорта тормозного механизма. Снять колёса. Надеть шланг для удаления воздуха отсоса на штуцер для прокачки суппорта тормозного механизма и затем открыть штуцер для прокачки. Установить устройство для нажатия на педаль тормоза, например, -V.A.G 1869/2-.Закрыть штуцер для прокачки и убрать отсос. Вывернуть тормозной шланг. Снять оба защитных колпачка с опорных втулок суппорта тормозного механизма. Вывернуть оба направляющих пальца и вынуть из суппорта тормозного механизма. Отвернуть крепление суппорта тормозного механизма от щита тормозного механизма. Вынуть тормозные колодки из суппорта тормозного механизма,

Установка

Поршень установлен в исходное положение. Установить внутреннюю тормозную колодку (сторона поршня) -1- и наружную тормозную колодку -2- с удерживающими пружинами в суппорт тормозного механизма. Внутренняя тормозная колодка (сторона поршня) с трехпальцевым зажимом -1-. Внешняя тормозная колодка с маленьким трехпальцевым зажимом -2- (черного цвета). Сначала надеть суппорт тормозного механизма с тормозными колодками снизу -см. стрелку- на щит тормозного механизма. Привернуть суппорт тормозного механизма с обоими направляющими пальцами к щиту тормозного механизма. Болт суппорта тормозного механизма должен находиться за направляющей корпуса подшипника ступицы колеса! Установить оба защитных колпачка. Привернуть тормозной шланг к суппорту тормозного механизма. Снять устройство для нажатия на педаль тормоза, например, -V.A.G 1869/2-. Удалить воздух из тормозной системы. Установить колёса.

Указание: Соблюдать указания по замене колодок. Несколько раз сильно нажать на педаль тормоза на стоящем а/м, чтобы тормозные колодки встали в своё рабочее положение. Проверить уровень тормозной жидкости.
