Указание: Соблюдать указания по замене колодок. После замены тормозных колодок несколько раз сильно нажать на педаль тормоза на стоящем а/м, чтобы тормозные колодки встали в своё рабочее положение. Для откачки тормозной жидкости из бачка использовать приспособление для заливки тормозной жидкости и прокачки, например, -VAS 5234-. Перед снятием суппорта тормозного механизма или перед отсоединением тормозного трубопровода от суппорта тормозного механизма установить устройство для нажатия на педаль тормоза, например, -V.A.G 1869/2-.

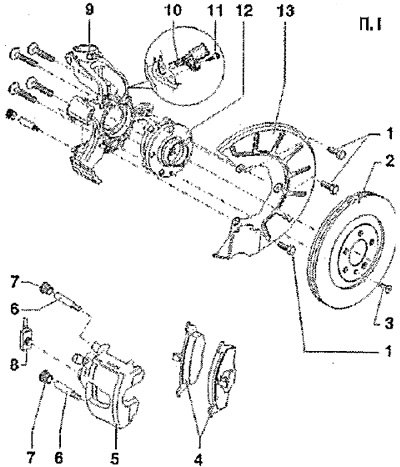

1. Болт, 12 Нм
2. Тормозной диск: вентилируемый; замену производить на обоих колёсах оси; для снятия предварительно вывернуть винты суппорта тормозного механизма
3. Болт, 4,5 Нм
4. Тормозные колодки: замену производить на обоих колёсах оси. Соблюдать указания по замене колодок
5. Суппорт тормозного механизма: При замене тормозных колодок тормозной трубопровод не отсоединять. Соблюдать указания по замене колодок
6. Направляющий палец, 30 Нм
7. Колпачок: снять
8. Тормозной шланг с кольцевым штуцером и пустотелым винтом, 35 Нм
9. Корпус подшипника ступицы колеса: с интегрированным щитом тормозного механизма
10. Датчик частоты вращения системы ABS: перед заменой датчика очистить внутреннюю поверхность отверстия и смазать термостойкой пастой для резьбы -G 052112 АЗ-
11. Болт, 8 Нм
12. Ступица колеса с подшипником ступицы колеса: Зубчатый диск датчика ABS встроен в ступицу колеса
(Источник статьи размещён на портале: Autoinstruction.ru)
13. Защитный щиток
