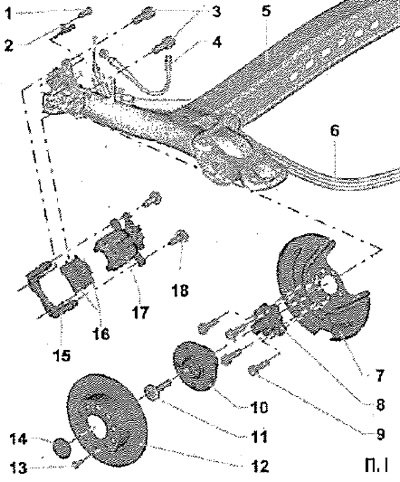

Указание: Соблюдать указания по монтажу. После замены тормозных колодок несколько раз сильно нажать на педаль тормоза на стоящем а/м, чтобы тормозные колодки встали в своё рабочее положение. Для откачки тормозной жидкости из бачка использовать приспособление для заливки тормозной жидкости и прокачки, например, -K4S 5234-. Перед снятием суппорта тормозного механизма или перед отсоединением тормозного трубопровода от суппорта тормозного механизма вставить устройство для нажатия на педаль тормоза, например,- V.A.G 1869/2-.
1. Болт, 8 Нм
2. Датчик частоты вращения системы ABS: перед заменой датчика очистить внутреннюю поверхность отверстия и смазать термостойкой пастой для резьбы -G 052 112 АЗ-
3. Болт, 90 Нм + 90°; после каждого снятия заменять
4. Тормозной трубопровод
5. Подрамник
6. Трос ручного тормоза
7. Защитный щиток
8. Шейка подвески
9. Болт, 30 Нм + 90°: после каждого снятия заменять
Информация скопирована с сайта [autoinstruction.ru]
10. Ступица колеса с подшипником ступицы колеса
11. Болт, 200 Нм + 180°: после каждого снятия заменять
12. Тормозной диск: при износе производить замену на обоих колесах оси; для снятия предварительно вывернуть винты суппорта тормозного механизма
13. Болт, 8 Нм
14. Пылезащитный колпачок: после каждого снятия заменять
15. Щит тормозного механизма с направляющими пальцами и защитными колпачками
16. Тормозные колодки: замену производить на обоих колёсах оси. Соблюдать указания по замене колодок
17. Суппорт тормозного механизма: для замены тормозных колодок тормозного трубопровода не отвинчивать. После ремонта или замены необходимо отрегулировать стояночный тормоз. Соблюдать указания по замене колодок
18. Болт, самоконтрящийся, 35 Нм: после каждого снятия заменять
