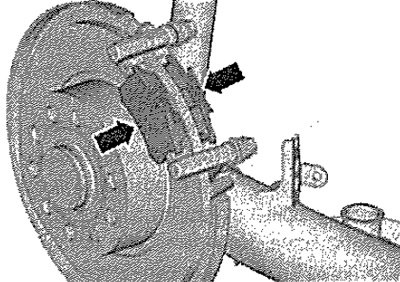

Извлечь тормозные колодки -стрелки-.
Указание: Соблюдать указания по замене колодок. Для очистки корпуса суппорта тормозного механизма использовать исключительно спирт. Склеиваемая поверхность тормозной колодки должна быть чистой от клея и обезжирена.
Очистить суппорт тормозного механизма.
Установка

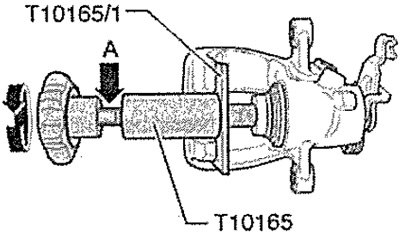

Указание: Перед отжатием поршня откачать отсосом тормозную жидкость из бачка гидравлического тормозного привода. В противном случае тормозная жидкость, если она доливалась, может вытечь и привести к повреждениям. При возврате поршня в исходное положение с помощью приспособления автоматическая регулировка в суппорте тормозного механизма нарушается. Ввернуть поршень, вращая рифлёное колёсико приспособления для установки в исходное положение -Т10165-, при этом не повредить защитный колпачок. Для вворачивания использовать в качестве вспомогательного средства специальное приспособление -Т10165/1-. В случае тугого хода поршня можно применить рожковый ключ, установив его на предназначенные для этого лыски -см. стрелку А-.
Указание: Для отжатия поршня необходимо одновременно поворачивать приспособление для установки в исходное положение -Т10185-, чтобы произвести давление на поршень.
Установить новые тормозные колодки -стрелки- в щит тормозного механизма. Снять защитную плёнку с опорной плиты наружной тормозной колодки. Осторожно установить суппорт тормозного механизма на щит тормозного механизма.
Указание: В ремонтный комплект входят четыре самоконтрящихся винта, которые следует установить.

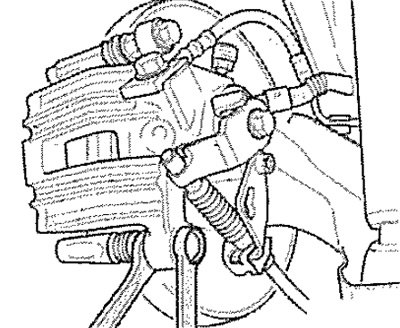

Закрепить суппорт тормозного механизма с помощью новых самоконтрящихся винтов на щите тормозного механизма. При затяжке винтов удерживать за направляющий палец от проворачивания. Подсоединить разъём сигнализатора предельно допустимого износа тормозных колодок (если а/м оснащён ими — только с правой стороны а/м).
Указание: После каждой замены тормозных колодок несколько раз сильно нажать на педаль тормоза на стоящем а/м, чтобы тормозные колодки встали в своё рабочее положение. После замены тормозных колодок проверить уровень тормозной жидкости, при необходимости долить тормозную жидкость.
Несколько раз сильно нажать на педаль тормоза на стоящем а/м. Отрегулировать стояночный тормоз. Установить колесо.
