Основной охлаждающий вентилятор (четырехцилиндровые модели)
Снятие и установка
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините провода от мотора вентилятора.
3. Выкрутите два винта, крепящие вентилятор к задней части радиатора.
4. Отсоедините кожух вентилятора от нижнего крепления и снимите кожух вместе с вентилятором.
5. Скрутите три гайки и снимите мотор вентилятора.
6. Установка проводится в последовательности, обратной снятию.
Основной охлаждающий вентилятор (шестицилиндровые двигатели)
Снятие и установка
1. Снимите аккумулятор.
2. Отсоедините запирающий клапан вторичного воздуха от кожуха вентилятора.
3. Вывинтите шурупы и снимите верхнюю крышку радиатора.
4. Снимите предварительную камеру многопоточной системы забора воздуха.
5. Отсоедините провода от задней части мотора радиатора.
6. Снимите дополнительный водяной насос, расположенный сбоку кожуха вентилятора.

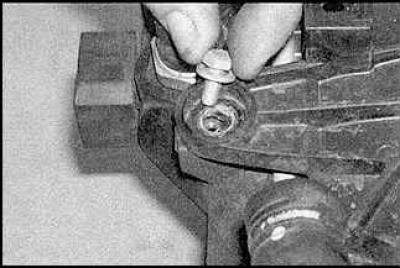

7. Вывинтите три винта, крепящие кожух вентилятора к задней части радиатора.

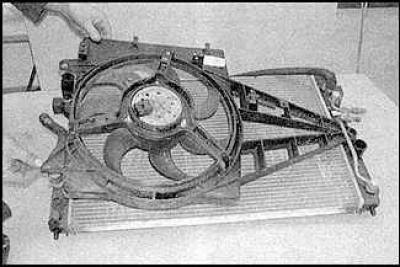

8. Отсоедините кожух вентилятора от нижнего крепления и снимите кожух вместе с вентилятором.

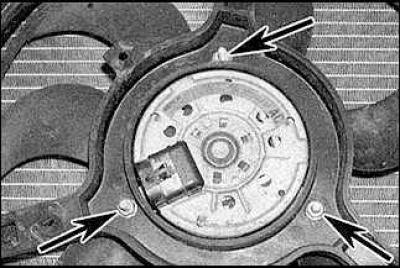

9. Скрутите три гайки и снимите мотор вентилятора.
10. Установка проводится в последовательности, обратной снятию.
Вспомогательные охлаждающие вентиляторы
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите защитную решетку радиатора и поперечину, расположенную в передней части отделения двигателя.

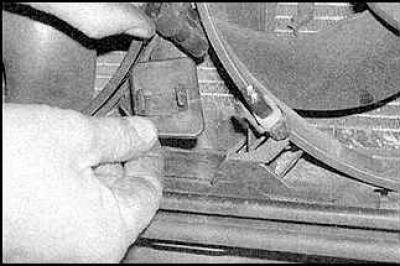

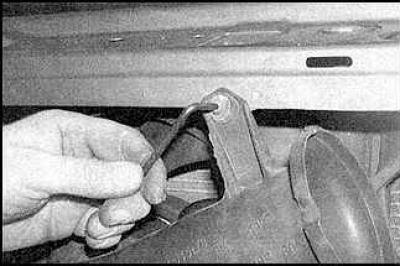

3. Выкрутите винты и отсоедините воздухозаборник от поперечины.

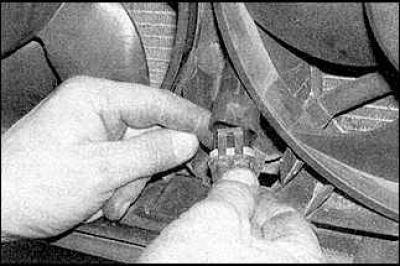

4. Снимите крышку и отсоедините жгут проводов вспомогательного вентилятора от многоконтактного разъема.

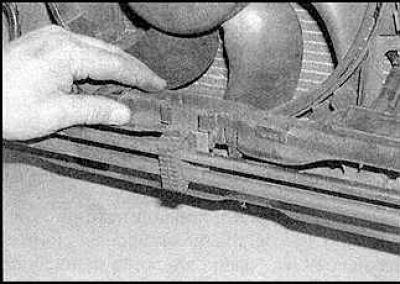

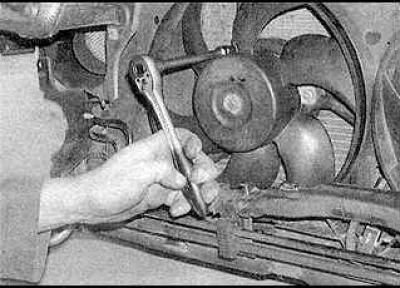

5. Отсоедините желоб жгута проводов от кузова.

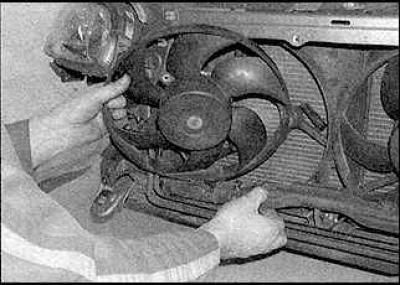

6. Вывинтите винты и снимите вентилятор и мотор вентилятора из кожуха.
Установка
Установка проводится в последовательности, обратной снятию.
