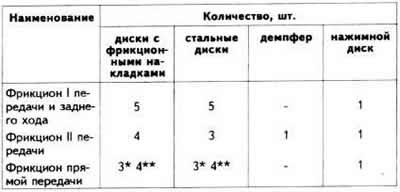

Фрикционы
*Автомобили с двигателями «13N», «13S».
**Автомобили с двигателем «16S».
Маркировка поршня ленточного тормоза:
- автомобили с двигателем «13N»: 1;
- автомобили с двигателем «13S»: 1;
- автомобили с двигателем «16S»: 3.
Диаметр установочных шариков клапанной коробки, мм: 6,35.
Маркировка штока поршня привода ленточного тормоза:
- без канавки: шток увеличенной длины;
- 1 канавка: шток средней длины;
- 2 канавки: короткий шток.
Осевой зазор вторичного вала, мм: 0,10-0,84.
Толщина поставляемых в запасные части стопорных колец для регулировки осевого зазора входного вала
Зазор между солнечной шестерней и барабаном входного фрикциона, мм: от -0,13 до +0,33.
Поставляемые в запасные части стопорные кольца имеют различную толщину и маркируются цветовыми индексами.

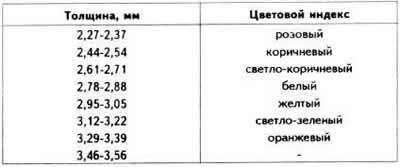

Толщина стопорных колец, поставляемых в запасные части для регулировки зазора между солнечной шестерней и барабаном входного фрикциона
Зазор между корпусом фрикциона заднего хода и фрикционом I передачи, мм: 0,8-1,7.
Толщина упорных шайб, поставляемых в запасные части для регулировки зазора между корпусом фрикциона заднего хода и фрикционом I передачи
Зазор между коробкой дифференциала и картером коробки передач, мм: 1,12-0,82.
Толщина упорных шайб, поставляемых в запасные части для регулировки зазора между коробкой дифференциала и картером коробки передач
Осевой зазор между сателлитами и крестовиной входной планетарной передачи, мм: 0,24-0,69.
Центробежный регулятор
Маркировка:
- автомобили с двигателями «13N», «13S»: 14C
- автомобили с двигателем «16S»: 21C.
Дифференциал
Количество зубьев коронной шестерни: 70.
Количество зубьев солнечной шестерни: 30.
Данные для проверки давления масла
* Продолжительность проверки не должна превышать 5с.
** В числителе указаны данные для автомобилей с двигателями «13N», «13S», а в знаменателе для автомобилей «16S».

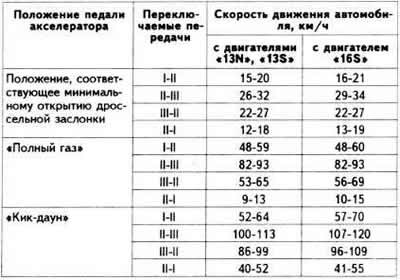

Скорости переключения передач при положении «D» рычага селектора
Максимальная скорость при положении «1» рычага селектора, км/ч:
- автомобили с двигателями «13N», «13S»: 55;
- автомобили с двигателем «16S»: 60.
Максимальная скорость при положении «2» рычага селектора, км/ч;
- автомобили с двигателями «13N», «13S»: 105;
- автомобили с двигателем «16S»: 110.
Скорость движения, при которой происходит принудительное обратное переключение
