Солнечная шестерня находится в зацеплении с сателлитами, которые свободно вращаются на крестовине. Коронная шестерня с внутренним зацеплением служит корпусом планетарной передачи и находится в зацеплении с сателлитами. Передача крутящего момента через планетарную передачу осуществляется за счет приложения усилия к одному из элементов передачи, при этом другой элемент остается заблокированным и выполняет функцию передаточного элемента для обеспечения передачи крутящего момента третьим элементом. В результате этого обеспечивается:
- увеличение крутящего момента с одновременным пропорциональным уменьшением скорости вращения выходного вала;
- увеличение скорости вращения с одновременным пропорциональным уменьшением крутящего момента на выходном валу;
- изменение направления вращения;
- прямая передача.
Коробка передач ТНМ 125 имеет три планетарные передачи. Входная планетарная передача состоит из коронной шестерни с внутренним зацеплением, служащей ступицей фрикциона переднего хода, группы сателлитов, шлицевая ступица крестовины которых приводит в движение вал.
- солнечную шестерню выходной планетарной передачи, и входной солнечной шестерни. Входная солнечная шестерня приводит в движение солнечную шестерню планетарной передачи включения низшей передачи, которая передает движение коронной шестерне внутреннего зацепления.
Весь материал скопирован с сайта [www.Autoinstruction.ru]
Выходная планетарная передача установлена рядом с дифференциалом.

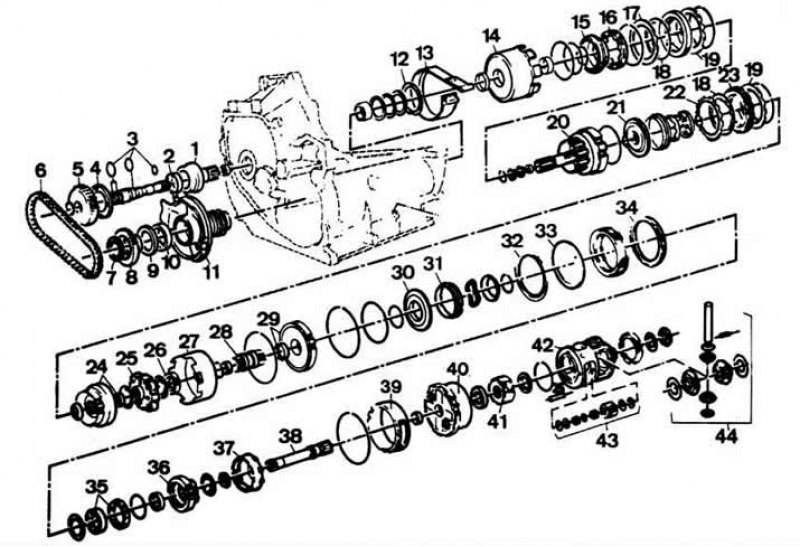

Детали коробки передач: 1, 11 - опоры; 2, 10 - подшипники; 3 - уплотнительные кольца; 4, 9 - опорные шайбы; 5 - 38-зубая ведущая звездочка; 6 - цепь привода; 7 - упорная втулка; 8 - 37-зубая ведомая звездочка; 12 - упорная шайба; 13 - ленточный тормоз; 14, 27, 39 - барабан фрикциона; 15, 21, 30 - поршни; 16, 31 - кольца; 17, 18, 23, 32, 33 - ведомые и ведущие диски; 19, 34 —нажимные диски; 20 - барабан фрикциона переднего хода; 22 - демпфер; 24, 40 - солнечная шестерня со втулкой; 25, 36, 41 - крестовины сателлитов; 26 - ведущая солнечная шестерня; 28, 38 - сателлиты; 29 - барабан фрикциона заднего хода; 35 - муфта свободного хода; 37 - коронная шестерня; 42 - коробка дифференциала; 43 - набор планетарных шестерен; 44 - детали дифференциала.
