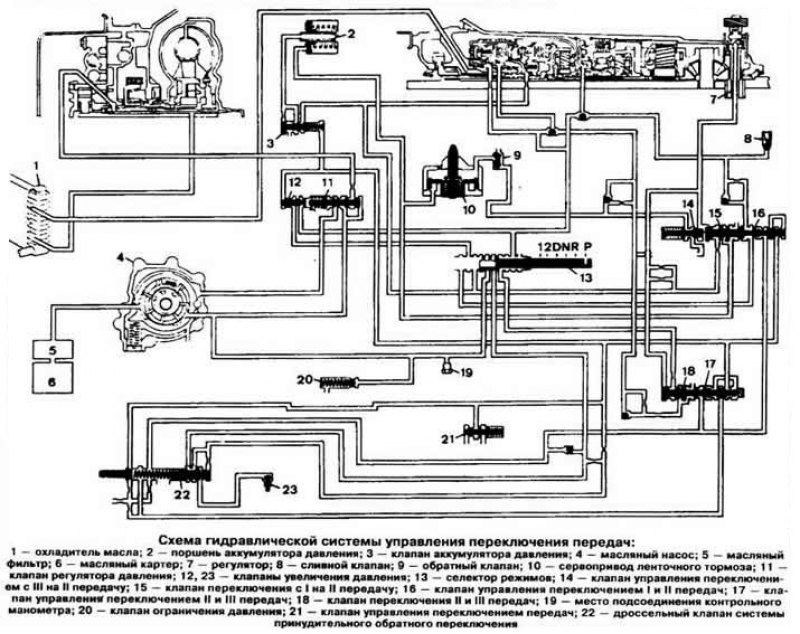

Схема гидравлической системы управления переключения передач: 1 - охладитель масла; 2 - поршень аккумулятора давления; 3 - клапан аккумулятора давления; 4 - масляный насос; 5 - масляный фильтр; 6 - масляный картер; 7 - регулятор; 8 - сливной клапан; 9 - обратный клапан; 10 - сервопривод ленточного тормоза; 11 - клапан регулятора давления; 12, 23 - клапаны увеличения давления; 13 - селектор режимов; 14 - клапан управления переключением с III на II передачу; 15 - клапан переключения с I на II передачу; 16 - клапан управления переключением I и II передач; 17 - клапан управления переключением II и III передач; 18 - клапан переключения II и III передач; 19 - место подсоединения контрольного манометра; 20 - клапан ограничения давления; 21 - клапан управления переключением передач; 22 - дроссельный клапан системы принудительного обратного переключения.
