Вывернуть свечи зажигания.
Освободить клапаны от сухарей, сжимая пружины клапанов приспособлением.
Снять тарелки пружин, пружины, поворотные устройства выпускных клапанов и опорные шайбы пружин впускных клапанов.

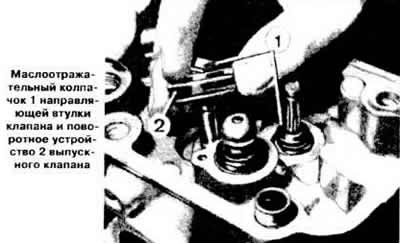

Извлечь из направляющих втулок маслоотражательные колпачки.
Примечание. При установке новых маслоотражательных колпачков надеть на стержень клапана направляющий колпачок, а затем вставить маслоотражательный колпачок.
Проверить зазор между направляющими втулками и стержнями клапанов и при необходимости заменить клапаны, развернув отверстия в направляющих втулках до ближайшего ремонтного размера (см. подраздел «Конструкция и технические характеристики»).
Проверить состояние седел клапанов и рабочих фасок клапанов и при необходимости прошлифовать их.
Проверить коробление сопрягающейся поверхности головки цилиндров и при необходимости прошлифовать ее, соблюдая высоту головки цилиндров и объем камер сгорания, указанные в подразделе «Конструкция и технические характеристики».
Сборку головки выполнять в порядке, обратном разборке.

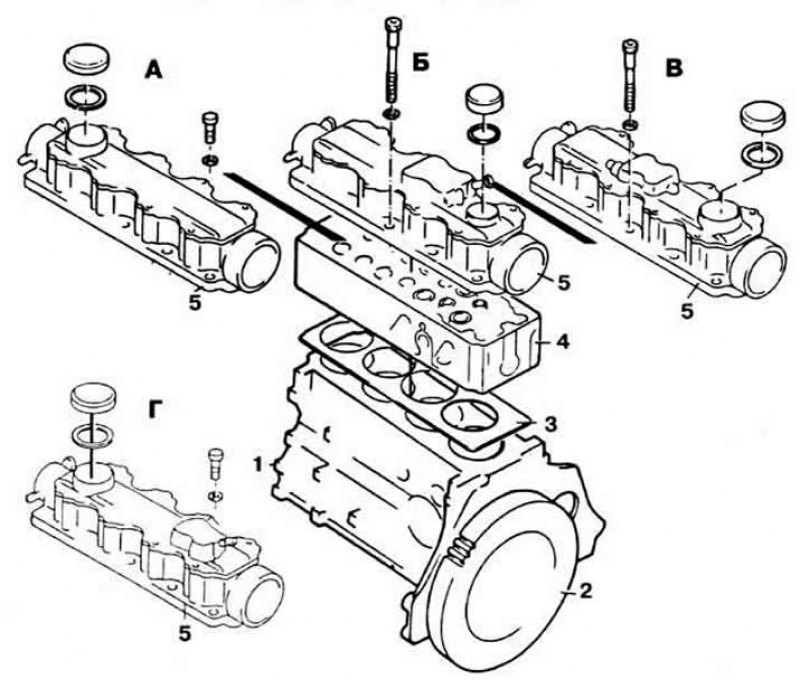

Блок цилиндров и головка цилиндров: А - двигатели «13N», «13S», «14NV»; Б - двигатели «16S», «16SV», «C16NZ»; В - двигатели «18Е», «18SE«; Г - двигатели «20NE», «C20NE», «20SEH».
1 - блок цилиндров; 2 - маховик; 3 - прокладка головки цилиндров; 4 - головка цилиндров; 5 - корпус подшипников распределительного вала.
