Примечание. Головку цилиндров снимать только на холодном двигателе.
Отсоединить провода от клемм аккумуляторной батареи.
Снять воздушный фильтр.
Слить охлаждающую жидкость, для этого отсоединить подводящий шланг от корпуса термостата и отводящий шланг от корпуса водяного насоса.
На автомобилях с карбюраторными двигателями отсоединить от карбюратора шланг подвода топлива, отсоединить от двигателя в зависимости от модели карбюратора тросы привода воздушной и дроссельных заслонок или только трос привода дроссельной заслонки.
На автомобилях с двигателями с впрыском топлива снять воздухопровод, соединяющий впускной трубопровод и корпус дроссельной заслонки. Отсоединить от двигателя трос привода воздушной заслонки. Отсоединить от головки цилиндров трубопроводы. шланги и электропровода.
Отсоединить от впускного трубопровода шланги обогрева и вакуумные шланги, отсоединить провода от датчика температуры охлаждающей жидкости.
Отсоединить провода от свечей зажигания.
Снять переднюю защитную крышку зубчатого ремня привода распределительного вала и, поворачивая коленчатый вал. установить поршень 1-го цилиндра в ВМТ конца такта сжатия. При этом в зависимости от модели двигателя метка на зубчатом шкиве распределительного вала должна быть напротив метки на задней защитной крышке зубчатого ремня или метки на корпусе подшипников распределительного вала
Снять датчик-распределитель зажигания.
Снять кронштейн крепления шланга системы охлаждения с впускного трубопровода.
Снять ремень привода генератора.
Отсоединить приемную трубу глушителей от выпускного коллектора.
Ослабить натяжение зубчатого ремня поворотом корпуса водяного насоса и снять зубчатый ремень.
Отвернуть на ¼ оборота, а затем на ½ оборота болты крепления головки цилиндров в порядке, обратном их затяжке (см. фото).
Вывернуть болты крепления и снять корпус подшипников распределительного вала.

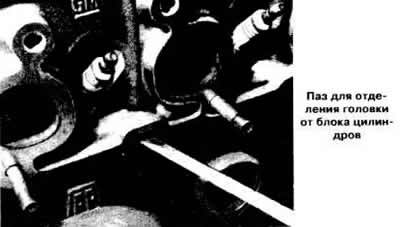

Изготовить приспособление (см. фото) для фиксации клапанных коромысел и снять головку цилиндров Если нет возможности изготовить это приспособление, до снятия головки цилиндров извлечь коромысла, направляющие коромысел и толкатели клапанов и нанести на них метки, чтобы при установке головки поставить их на прежние места.
Снять прокладку головки цилиндров и отсоединить отводя щий шланг от водяного насоса.
Тщательно очистить поверхность блока, сопрягающуюся с головкой цилиндров.
