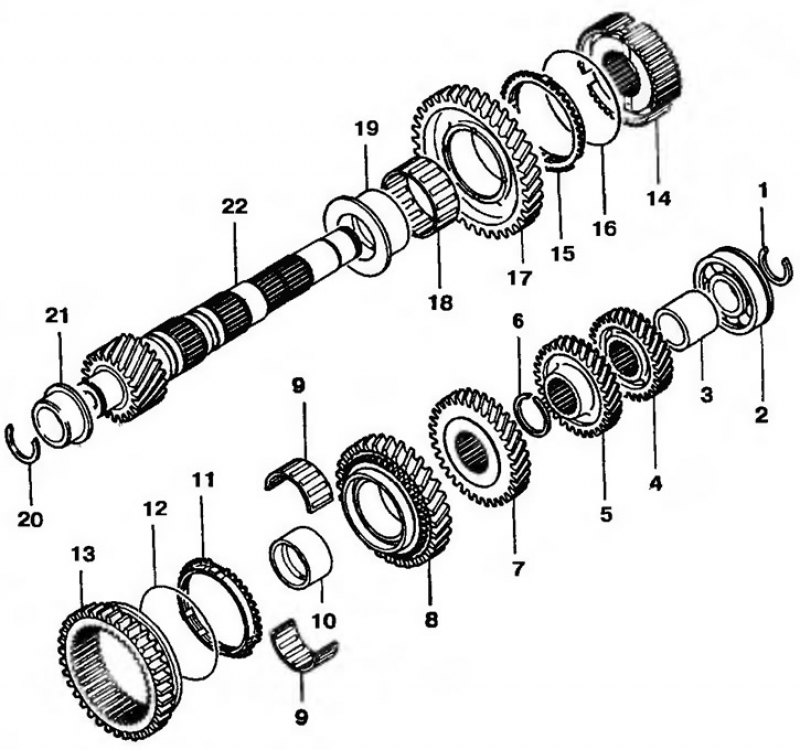

Рис. 11.99. Вторичный вал с одинарным блокирующим кольцом синхронизатора 2-й передачи: 1,6, 20 - Пружинные стопорные кольца; 2 - Шарикоподшипник; 3 - Втулка; 4 - Шестерня 5-й передачи; 5 - Шестерня 4-й передачи; 7 - Шестерня 3-й передачи; 8 - Шестерня 2-й передачи; 9, 18 - Игольчатые подшипники; 10 - Втулка шестерни 2-й передачи; 11, 15 - Блокирующие кольца синхронизатора; 12, 16 - Пружины синхронизатора; 13 - Муфта синхронизатора; 14 - Ступица синхронизатора 1-й и 2-й передач; 17 - Шестерня 1-й передачи; 19 - Втулка шестерни 1 -й передачи; 21 - Внутреннее вращающееся кольцо роликоподшипника; 22 - Вторичный вал

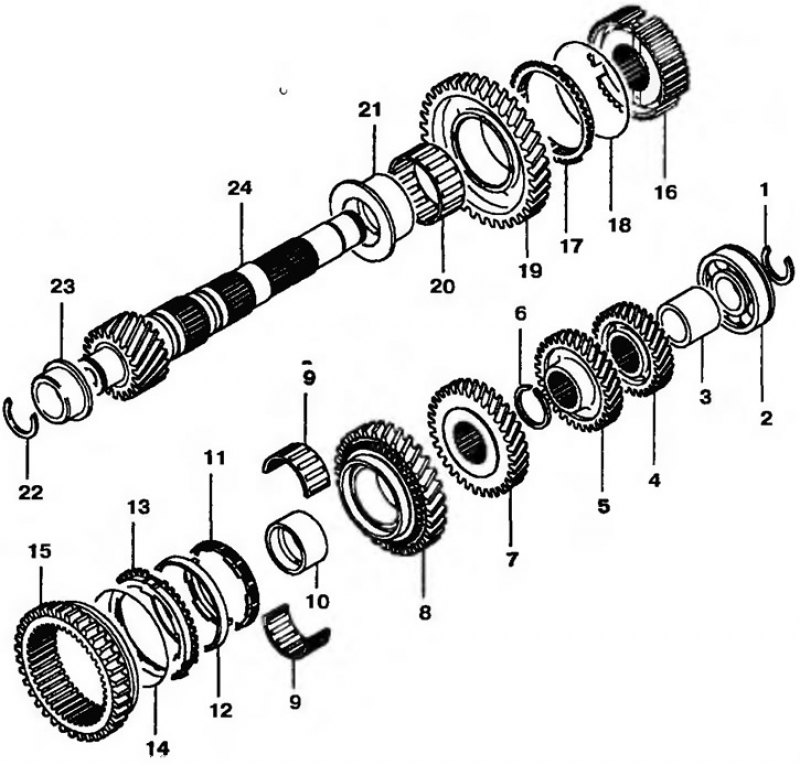

Рис. 11.101. Вторичный вал с двойным блокирующим кольцом синхронизатора 2-й передачи: 1,6, 22 - Пружинные стопорные кольца; 2 - Шарикоподшипник; 3 - Втулка; 4 - Шестерня 5-й передачи; 5 - Шестерня 4-й передачи; 7 - Шестерня 3-й передачи; 8 - Шестерня 2-й передачи; 9, 20 - Игольчатые подшипники; 10 - Втулка шестерни 2-й передачи; 11 - Внутреннее блокирующее кольцо синхронизатора; 12 - Конус синхронизатора; 13 - Наружное блокирующее кольцо синхронизатора; 14, 18 - Пружины синхронизатора; 15 - Муфта синхронизатора; 16 - Ступица синхронизатора 1-й и 2-й передач; 17 - Блокирующее кольцо синхронизатора; 19 - Шестерня 1-й передачи; 21 - Втулка шестерни 1-й передачи; 23 - Внутреннее вращающееся кольцо роликоподшипника; 24 - Вторичный вал
