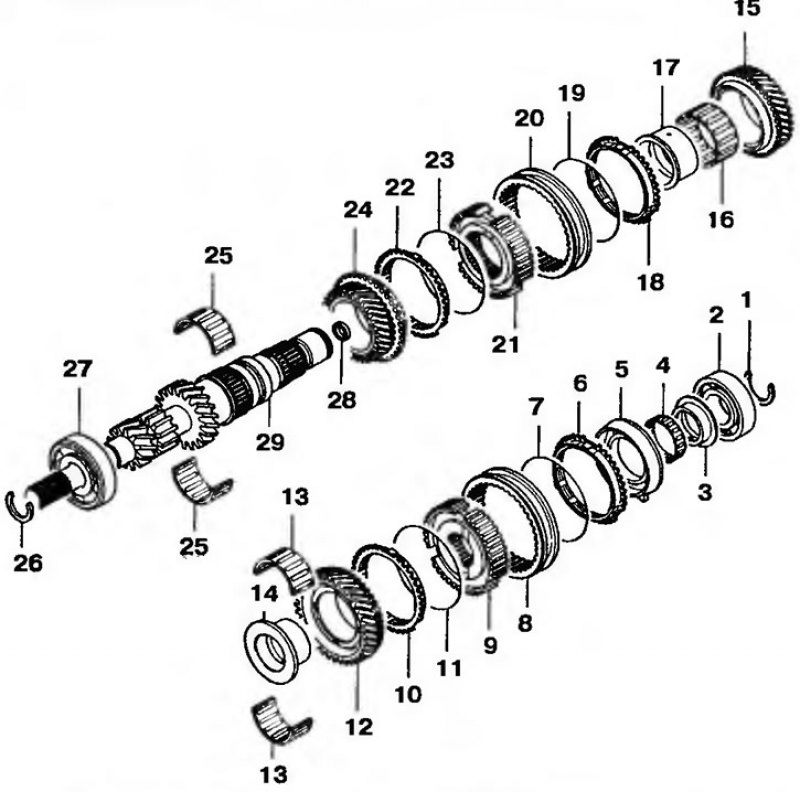

Рис. 11.82. Первичный вал на моделях с тормозным механизмом передачи заднего хода: 1,26 - Пружинные стопорные кольца; 2, 27 - Шарикоподшипники; 3 - Втулка тормозного конуса передачи заднего хода; 4, 13, 16, 25 - Игольчатые подшипники; 5 - Тормозной конус передачи заднего хода; 6 - Фрикционное кольцо передачи заднего хода; 7, 11, 19, 23 - Пружины синхронизаторов; 8, 20 - Муфты синхронизаторов; 9 - Ступица синхронизатора 5-й передачи/ заднего хода; 10, 18, 22 - Блокирующие кольца синхронизаторов; 12 - Шестерня 5-й передачи; 14 - Втулка шестерни 5-й передачи; 15 - Шестерня 4-й передачи; 17 - Втулка шестерни 4-й передачи; 21 - Ступица синхронизатора 3-й и 4-й передач; 24 - Шестерня 3-й передачи; 26 - Сальник вала; 27 - Первичный вал

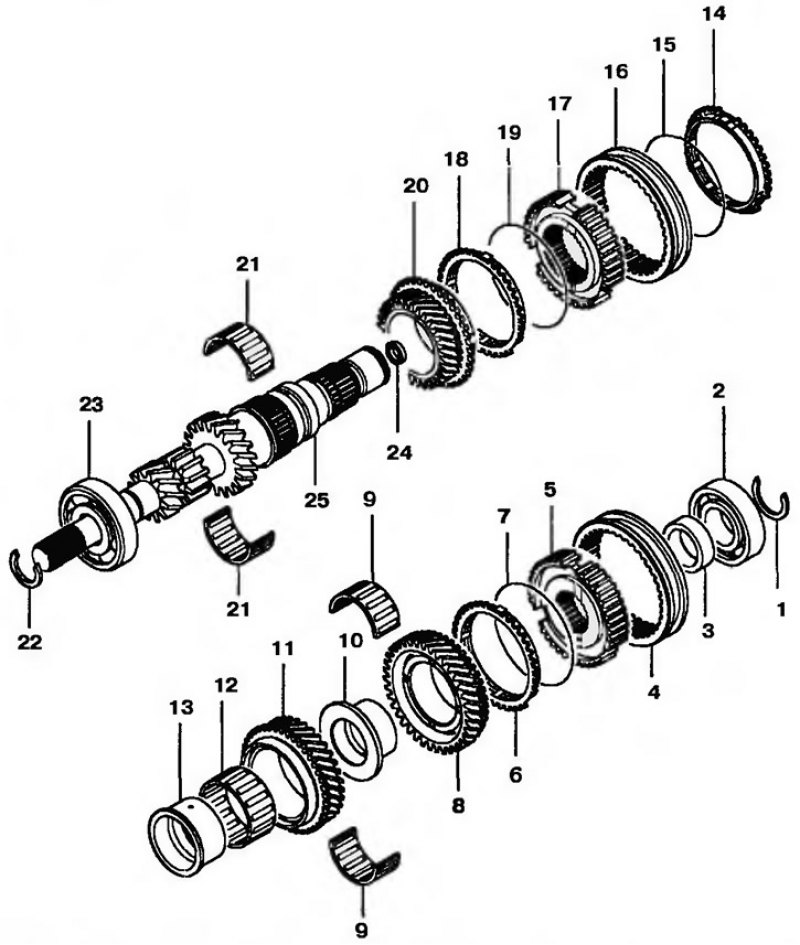

Рис. 11.83. Первичный вал на моделях без тормозного механизма передачи заднего хода: 1,22 - Пружинные стопорные кольца; 2, 23 - Шарикоподшипники; 3 - Втулка; 4 - Муфта синхронизатора; 5 - Ступица синхронизатора 5-й передачи/заднего хода; 6, 14, 18 - Блокирующие кольца синхронизаторов; 7, 15, 19 - Пружины синхронизаторов; 8 - Шестерня 5-й передачи; 9, 12, 21 - Игольчатые подшипники; 10 - Втулка шестерни 5-й передачи; 11 - Шестерня 4-й передачи; 13 - Втулка шестерни 4-й передачи; 16 - Муфта синхронизатора; 17 - Ступица синхронизатора 3/4-й передачи; 20 - Шестерня 3-й передачи; 24 - Сальник вала; 25 - Первичный вал
