Первичный вал

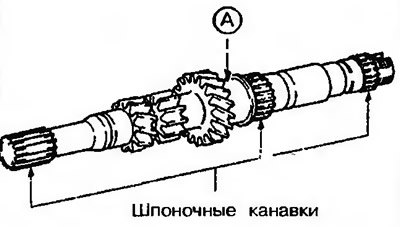

1. Проверьте наружную поверхность А первичного вала в месте, на котором устанавливается игольчатый подшипник, на отсутствие повреждений, чрезмерного износа, точечной коррозии (рис. 11.25).
Рис. 11.25. Проверьте наружную поверхность А первичного вала в месте, на котором устанавливается игольчатый подшипник, на отсутствие повреждений, чрезмерного износа, точечной коррозии
2. Проверьте шпоночные канавки на отсутствие повреждений и износа.
Игольчатый подшипник
3. Соберите игольчатый подшипник вместе с валом или вкладышем подшипника и шестерней и убедитесь, что игольчатый подшипник вращается без шумов и без биения.

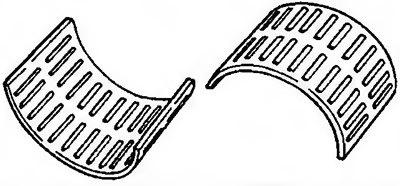

4. Проверьте сепаратор игольчатого подшипника на отсутствие деформации (рис. 11.26).
Рис. 11.26. Проверьте сепаратор игольчатого подшипника на отсутствие деформации
(Текст предоставил этот ресурс: www.Autoinstruction.ru)
Кольцо синхронизатора

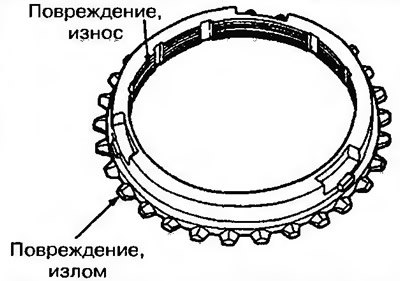

5. Проверьте зубчатый венец муфты на отсутствие повреждений и изломов. Проверьте внутреннюю поверхность на отсутствие повреждений, износа и деформации резьбы (рис. 11.27).
Рис. 11.27. Проверьте зубчатый венец муфты на отсутствие повреждений и изломов. Проверьте внутреннюю поверхность на отсутствие повреждений, износа и деформации резьбы

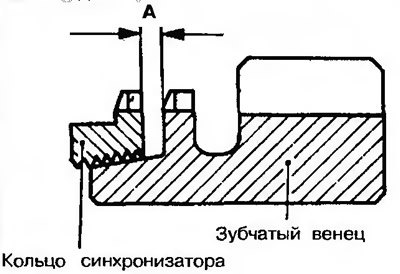

6. Прижмите кольцо синхронизатора к зубчатому венцу ведущей шестерни и проверьте зазор А (рис. 11.28). Номинальное значение: 0.5 мм.
Рис. 11.28. Прижмите кольцо синхронизатора к зубчатому венцу ведущей шестерни и проверьте зазор А
Муфта включения передачи и ступица синхронизатора

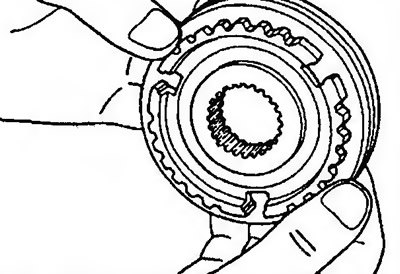

7. Соберите вместе муфту включения и ступицу синхронизатора и проверьте, чтобы они гладко скользили друг в друге (рис. 11.29).
Рис. 11.29. Соберите вместе муфту включения и ступицу синхронизатора и проверьте, чтобы они гладко скользили друг в друге
8. Убедитесь, чтобы муфта включения не была повреждена с внутренней стороны спереди и сзади.
9. Проверьте ступицу синхронизатора с обеих сторон на отсутствие износа (контактной поверхности с ведущими шестернями).
Внимание! В случае замены ступицы необходимо заменять ее в комплекте с муфтой включения передачи.
Ведущие шестерни

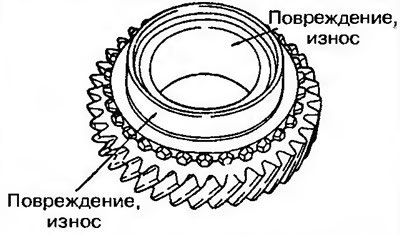

10. Проверьте гладкость поверхности конуса синхронизатора, отсутствие повреждений и износа (рис. 11,30).
Рис. 11.30. Проверьте гладкость поверхности конуса синхронизатора, отсутствие повреждений и износа
