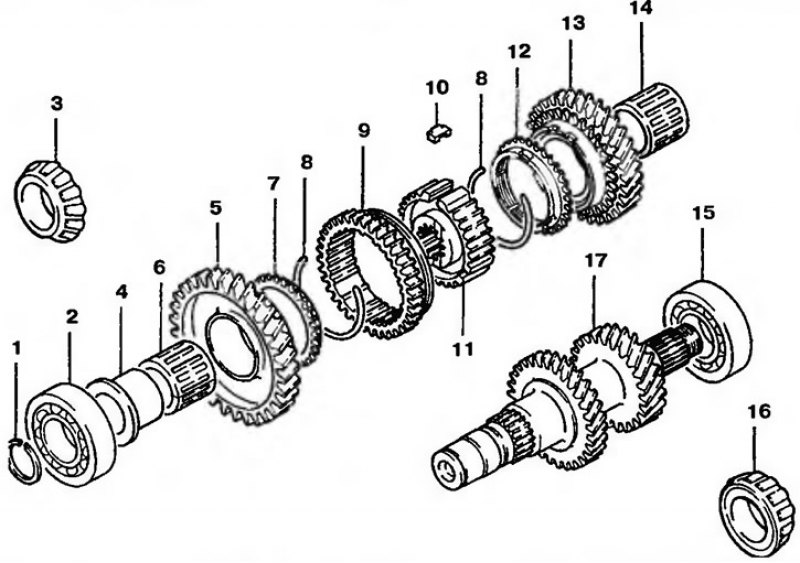

Рис. 11.32. Промежуточный вал: I - Пружинное стопорное кольцо; 2, 15 - Шарикоподшипники (F4M21, F5M21); 3, 16 - Конические роликоподшипники (F5M22, F5M31, F5M33, W5M31, W5M33); 4 - Вкладыш подшипника; 5 - Шестерня 1-й передачи; 6, 14 - Игольчатые подшипники; 7,12- Кольца синхронизатора; 8 - Пружина синхронизатора; 9 - Муфта включения 1-й и 2-й передач; 10 - Сухарь синхронизатора; II - Ступица синхронизатора 1-й и 2-й передач; 13 - Шестерня 2-й передачи; 17 - Промежуточный вал
