Генератор импульсов
56. Измерьте сопротивление между клеммами 1 и 2 или 3 и 4 (рис. 11.165). Номинальное сопротивление: 245 Ом при 20°С.

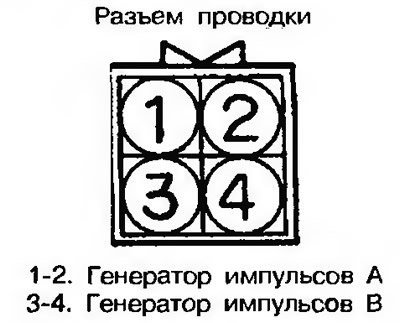

Рис. 11.165. Измерьте сопротивление между клеммами 1 и 2 или 3 и 4
57. Слишком малое сопротивление указывает на короткое замыкание, тогда как повышенное сопротивление свидетельствует о разрыве электроцепи. В обоих случаях необходимо заменить генератор импульсов в сборе.
Электромагнитные клапаны
58. Измерьте сопротивление между клеммой и корпусом отдельных электромагнитных клапанов (рис, 11.166).

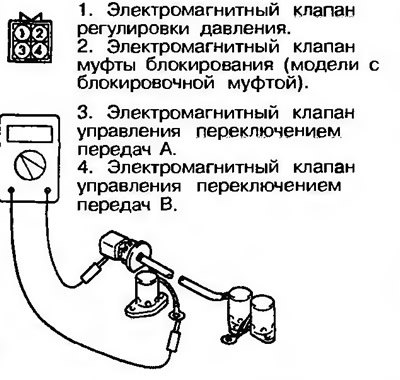

Рис. 11.166. Измерьте сопротивление между клеммой и корпусом отдельных электромагнитных клапанов
(Оригинал найдёте на этом ресурсе: AutoInstruction.ru)
Номинальное сопротивление:
- электромагнитный клапан регулировки давления - 3 Ом при 20°С;
- электромагнитный клапан управления переключением передач - 22 Ом при 20°С;
- электромагнитный клапан блокировочной муфты - 3 Ом при 20°С F4A21, F4A22, F4A23 (модели до 1992 г.в.) и F4A22-2-UPE2-13 Ом при 20'С (модели 1993 г.в.) (кроме F4A22-2-UPE2).
59. Слишком низкое сопротивление указывает на короткое замыкание, слишком высокое - на разрыв электроцепи. В обоих случаях соответствующий электромагнитный клапан необходимо заменить.
60. Подсоедините между клеммой и корпусом каждого магнитного клапана 12-вольтный аккумулятор и проверьте рабочие шумы (рис. 11.167). Клапан в порядке, если такой шум слышен. Отсутствие шумов говорит о заевшем или засорившемся клапане. В этом случае клапан необходимо поменять.

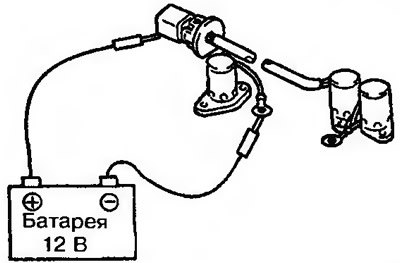

Рис. 11.167. Подсоедините между клеммой и корпусом каждого магнитного клапана 12-вольтный аккумулятор и проверьте рабочие шумы
