Двигатель 4G1
Следующие указания по техническому обслуживанию приведены в связи с введением в эксплуатацию 16-клапанного двигателя со впрыском топлива 4G13 SOHC. Ниже приведенная информация касается двигателя 4G13:
- введена система зажигания с двумя катушками и без распределителя зажигания;
- изменена свеча зажигания;
- добавлен датчик отказа системы зажигания;
- добавлен датчик детонационных колебаний.
Двигатель 4G9
Добавлен датчик отказа системы зажигания. Изменен датчик положения коленчатого вала. Другие пункты остались без изменений.
Проверка вторичного сопротивления катушки зажигания с транзистором мощности на двигателе 4G1
Измерьте сопротивление между клеммами высокого напряжения катушки зажигания (рис. 17.10). Номинальное значение: 11.7-14.3 кОм.
Рис. 17.10. Проверка вторичного сопротивления катушки зажигания с транзистором мощности на двигателе 4G1
Проверка электропроводности первичной катушки и проверка транзистора мощности
Проверка электропроводности первичной катушки и проверка транзистора мощности показана на рис. 17.11.
Рис.17.11. Проверка электропроводности первичной катушки и проверка транзистора мощности
Проверка датчика отказа системы зажигания
Проверьте, чтобы сопротивление между клеммами 3 и 4 соответствовало номинальному значению (рис. 17.12). Номинальное значение: 0.1 Ом или меньше.
Рис. 17.12. Проверка датчика отказа системы зажигания
Источник расположен на сайте [Autoinstruction]
Катушки зажигания
Катушки зажигания двигателя 4G1 показаны на рис. 17.13.
Рис. 17.13. Катушки зажигания двигателя 4G1: 1 - Разъем проводки катушки зажигания; 2 - Высоковольтный провод катушки зажигания; 3 - Катушки зажигания; 4 - Свечи зажигания; 5 - Разъем проводки датчика отказа системы зажигания; 6 - Датчик отказа системы зажигания
Датчик положения распределительного вала двигателя 4G1
Датчик положения распределительного вала двигателя 4G1 показан на рис. 17.14.

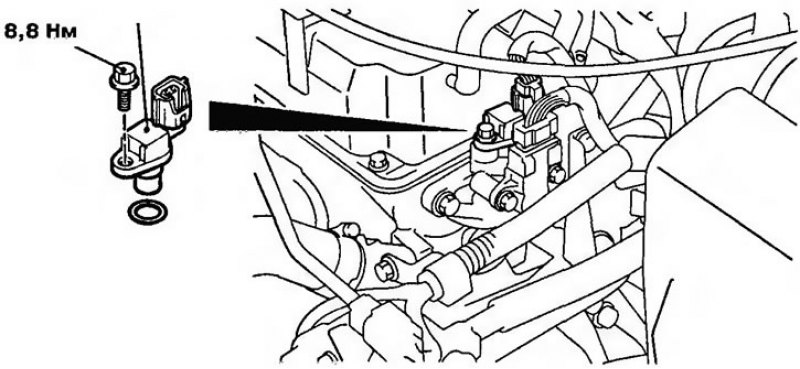

Рис. 17.14. Датчик положения коленчатого вала двигателя 4G1
Датчик положения коленчатого вала
Датчик положения коленчатого вала двигателя 4G1 показан на рис. 17.15, двигателя 4G9 - на рис. 17.16.
Рис. 17.15. Датчик положения коленчатого вала двигателя 4G1: 1 - Кронштейн крепления датчика положения коленчатого вала; 2 - Датчик положения коленчатого вала
Рис. 17.16. Датчик положения коленчатого вала двигателя 4G9: 1 - Кронштейн крепления датчика положения коленчатого вала; 2 - Датчик положения коленчатого вала
Датчик детонации
Датчик детонации двигателя 4G1 показан на рис. 17.17.
Рис. 17.17. Датчик детонации двигателя 4G1: 1 - Датчик детонации
