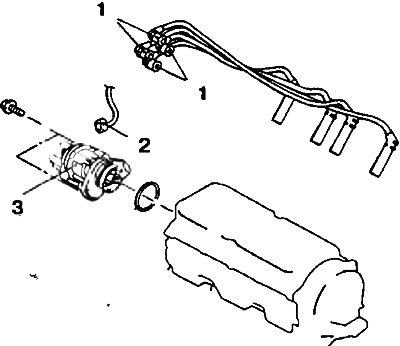

Рис. 7.36. Снятие и установка распределителя зажигания двигателя 4G1: 1 - Наконечник высоковольтного провода; 2 - Разъем проводки распределителя зажигания; 3 - Распределитель зажигания. |

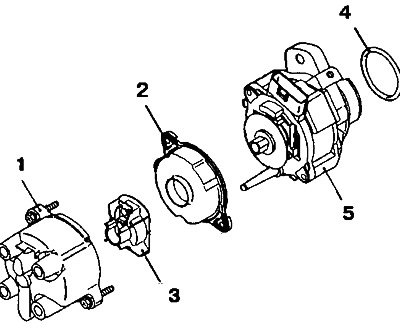

Рис. 7.37. Разборка и сборка распределителя зажигания двигателя 4G1: 1 - Крышка распределителя зажигания; 2 - Прокладка; 3 - Ротор; 4 - Сальник; 5 - Корпус распределителя зажигания. |
Установка
1. Снимите верхнюю защитную крышку зубчатого ремня.
2. Прокрутите коленчатый вал по часовой стрелке и совместите метки ВМТ (рис. 7.38).

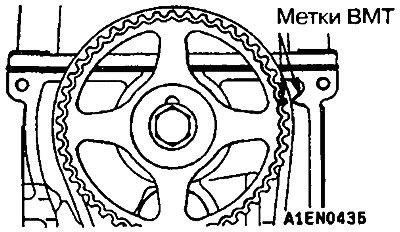

Рис. 7.38. Прокрутите коленчатый вал по часовой стрелке и совместите метки ВМТ
Внимание! Поршень 1-го цилиндра находится в ВМТ, если метка ВМТ на шкиве распределительного вала совпадает с меткой на головке блока цилиндров.
3. Совместите регулировочную метку на корпусе распределителя зажигания с регулировочной меткой на муфте (рис 7.39).
Рис. 7.39. Совместите регулировочную метку на корпусе распределителя зажигания с регулировочной меткой на муфте
4. Отцентруйте распределитель зажигания по отношению к двигателю.
