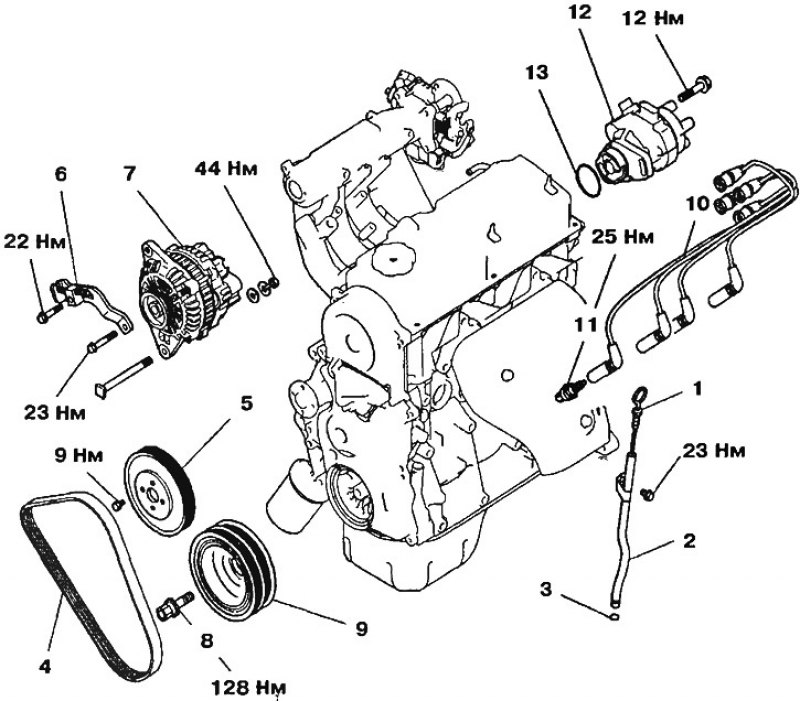

Рис. 3.1. Генератор и элементы системы зажигания двигателей 12V SOHC: 1 - Указатель уровня масла; 2 - Направляющая труба указателя уровня масла; 3, 13 - Уплотнительные кольца; 4 - Ремень привода генератора; 5 - Шкив насоса системы охлаждения; 6 - Стойка генератора; 7 - Генератор; 8 - Центральный болт коленчатого вала; 9 - Канавочный шкив коленчатого вала; 10 - Высоковольтный провод; 11 - Свеча зажигания; 12 - Распределитель зажигания

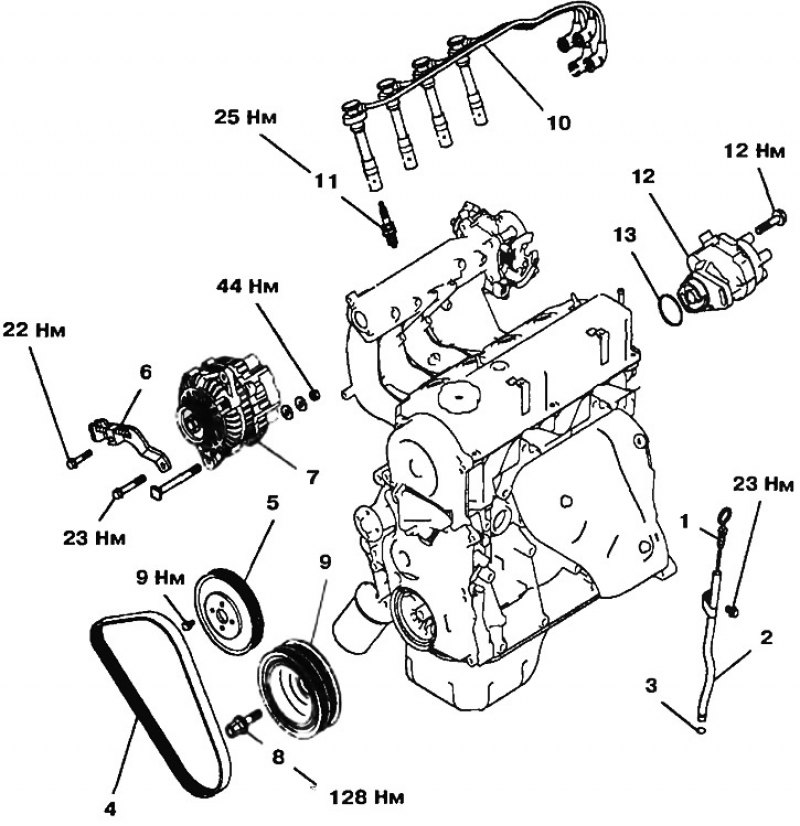

Рис. 3.2. Генератор и элементы системы зажигания двигателей 16V SOHC на переднеприводных моделях (до 2000 г.в.) и двигателей DOHC: 1 - Указатель уровня масла; 2 - Направляющая труба указателя уровня масла; 3, 13 - Уплотнительные кольца; 4 - Ремень привода генератора; 5 - Шкив насоса системы охлаждения; 6 - Стойка генератора; 7 - Генератор; 8 - Центральный болт коленчатого вала; 9 - Канавочный шкив коленчатого вала; 10 - Высоковольтный провод; 11 - Свеча зажигания; 12 - Распределитель зажигания

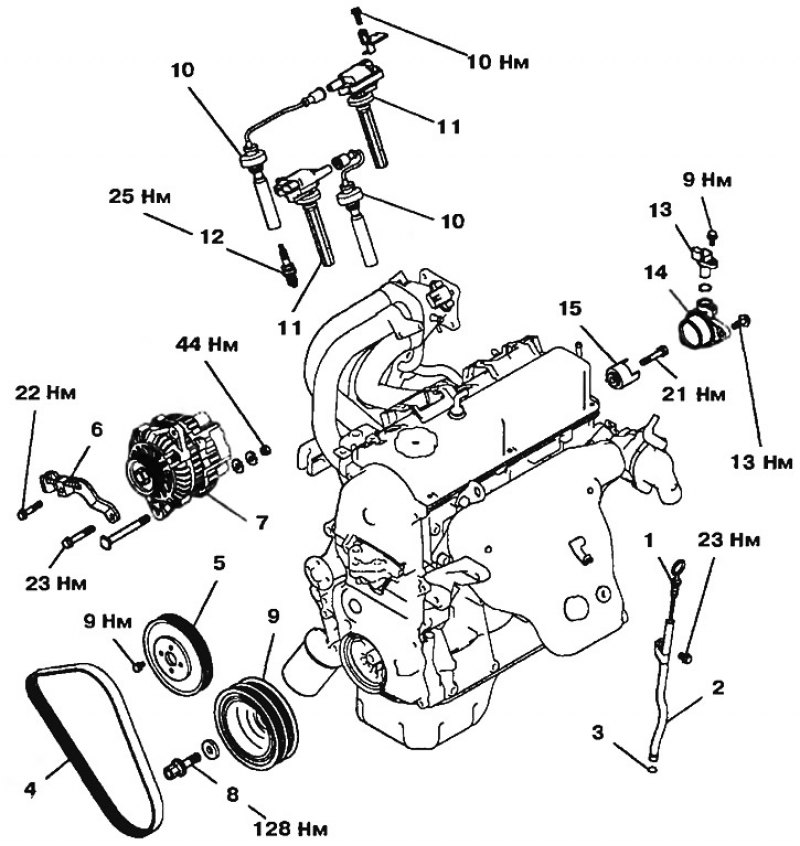

Рис. 3.3. Генератор и элементы системы зажигания двигателей 16V SOHC (с 2001 г.в.): 1 - Указатель уровня масла; 2 - Направляющая труба указателя уровня масла; 3 - Уплотнительное кольцо; 4 - Ремень привода генератора; 5 - Шкив насоса системы охлаждения; 6 - Стойка генератора; 7 - Генератор; 8 - Центральный болт коленчатого вала; 9 - Канавочный шкив коленчатого вала; 10 - Высоковольтный провод; 11 - Катушка зажигания; 12 - Свеча зажигания; 13 - Датчик положения распределительного вала; 14 - Опора датчика положения распределительного вала; 15 - Цилиндр датчика положения распределительного вала
