Клапан управления продувкой
Проверьте состояние всех шлангов и соединений. Многие проблемы часто возникают из-за ненадежности соединений в системе или ограниченной пропускной способности шлангов.

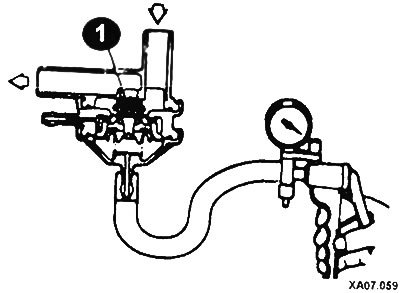

Проверьте клапан (1), сняв клапан с автомобиля и подсоединив ручной вакуумный насос к вакуумному патрубку клапана. Клапан должен поддерживать разрежение.
Понизьте разрежение и подайте поток воздуха под небольшим давлением в шланговый патрубок, находящийся на боковой поверхности фильтра.
При отсутствии разрежения, воздух не должен проходить через клапан. Понизьте разрежение до 150 мм рт. ст. Повторно подайте воздух в патрубок. Воздух должен проходить через клапан.
Регулирование угольного фильтра осуществляется за счет электромагнитного клапана управления продувкой. При выключенном двигателе отсоедините два вакуумных шланга, ведущих к клапану.
Отключите от клапана электрический питающий провод. Подсоедините ручной вакуумный насос к патрубку, к которому был подсоединен шланг. Создайте с помощью насоса некоторое разрежение; оно должно сохраниться.

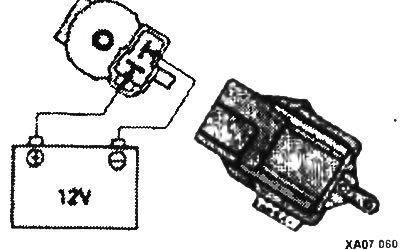

Подключите аккумулятор к клеммам электромагнитного клапана.
Следует абсолютно точно соблюдать полярность. Положительную клемму подключите к клемме, образующей «верхнюю часть» буквы «Т». После подачи напряжения на электромагнитный клапан разрежение должно сокращаться по мере работы ручным насосом.
Отключите аккумулятор и проверьте сопротивление на клеммах электромагнитного клапана. Величина сопротивления должна составлять 36-44 Ом при температуре 20°.
Внимание: Помните, что величина сопротивления меняется в зависимости от температуры.
Термоклапан
Термоклапаны устанавливаются на впускном коллекторе или головке блока цилиндров так, что их днище погружено в охлаждающую жидкость (На более поздних моделях двигателей система продувки управляется с помощью компьютера впрыска топлива). Термоклапан обеспечивает задержку или прохождение разрежения к клапану управления продувкой в зависимости от температуры охлаждающей жидкости. Проверку проводите на остывшем двигателе.

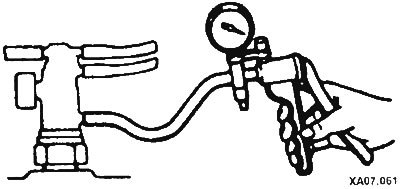

Отсоедините два вакуумных шланга на термоклапане. При заглушенном двигателе подсоедините ручной вакуумный насос к верхнему патрубку на двухпатрубковых клапанах или к одиночному патрубку.
Подайте разрежение и удостоверьтесь в том, что клапан пропускает или не сохраняет разрежение.
Запустите и прогрейте двигатель. После нагрева охлаждающей жидкости до рабочей температуры отключите соответствующий шланг, и повторите проверку. Клапан должен сохранять разрежение.
Замену термоклапана производите только на холодном двигателе.
Ограничитель переполнения (двухходовой клапан)

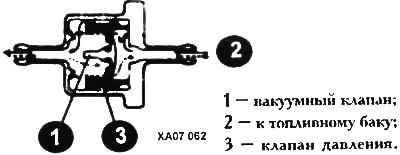

Элементы двухходового клапана
Данное устройство, иногда ошибочно принимаемое за топливный фильтр, установлено на магистрали паропровода, ведущего от бака к угольному фильтру. Расположенный на баке или близ него, данный клапан является чувствительным одновременно к компрессии и разрежению. Он предназначен для компенсации перепадов давления, возникающих в баке.
Когда в баке создается избыточное давление, например, при высокой температуре воздуха или после пробега значительного расстояния, клапан сбрасывает давление и пары в угольный фильтр, тем самым, вентилируя бак и не допуская повышения уровня испарений. И, наоборот, при образовании в баке разрежения, клапан будет стравливать некоторое количество воздуха из фильтра в бак.
Внимание: Если вы услышите звук, исходящий от задней части вашего автомобиля (даже при выключенном двигателе), то это - звук срабатывания данного клапана при сбросе им давления. Для устранения этого звука необходимо отвинтить крышку топливозаправочной горловины и вновь завинтить ее.
Заменой клапана можно лишь изменить тон звука, сам же звук в большинстве случаев сохраняется.
Для проверки сделайте следующее:
- Снимите клапан с магистрали паропровода.
- Слегка продуйте клапан с каждой стороны. Если воздух проходит с некоторым сопротивлением, клапан является работоспособным.
- Подключите клапан к магистрали в соответствующем направлении и закрепите хомуты. Перед установкой хомутов следует убедиться в том, что магистрали надежно установлены на патрубках.
Гравитационный клапан

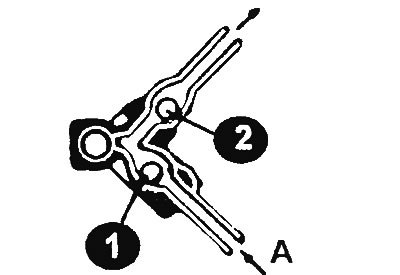

Данный клапан расположен в магистрали паропровода, ведущей от бака к угольному фильтру. Клапан предотвращает утечку бензина из топливного бака в систему при опрокидывании автомобиля в случае дорожно-транспортного происшествия. В обычных условиях по данной магистрали подаются пары, которые легко абсорбируются и удерживаются угольной массой фильтра.
Когда автомобиль переворачивается, магистраль заполняется жидким бензином. Поэтому гравитационный клапан перекрывает магистраль топливопровода и удерживает топливо в баке.
Для проверки необходимо снять клапан и отсоединить от него шланги. Если при его встряхивании раздаются щелчки он исправен.
Угольный фильтр

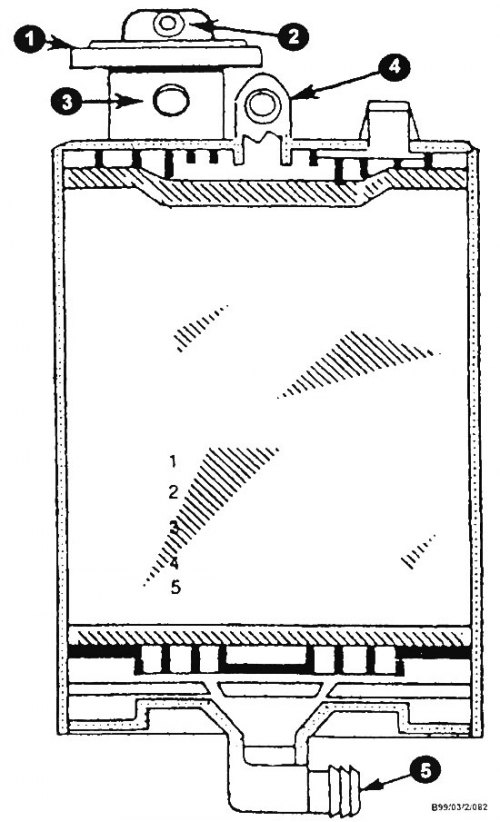

Типичные элементы угольного фильтра (бачка для сбора паров топлива): 1 - клапан продувки бачка; 2 - патрубок управляющей полости клапана для подсоединения вакуумного шланга; 3 - патрубок продувочной магистрали; 4 - патрубок для подсоединения шланга отвода паров бензина из бака; 5 - входной воздушный патрубок.
Угольный фильтр следует периодически проверять на наличие трещин закупоривания и надежности подключения шланга. На многих моделях замена угольного фильтра производится по прошествии определенного временного периода или пробега определенного количества километров.
