Снятие
Используя домкрат и доску, приподнимите двигатель.

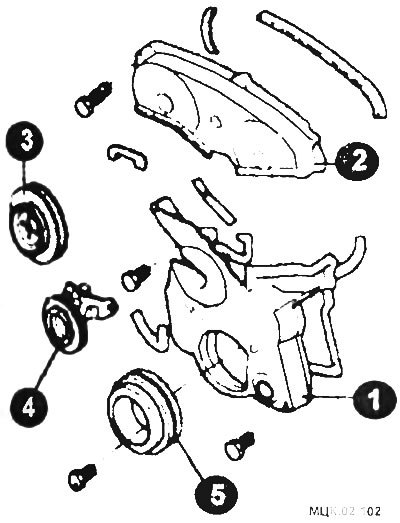

Снимите передние элементы двигателя шкив коленчатого вала (5) шкив водяного насоса (3); натяжник компрессора кондиционера (4); верхнюю крышку зубчатого ремня (2); нижнюю крышку зубчатого ремня (1).
Проверните коленчатый вал по часовой стрелке так, чтобы поршень первого цилиндра оказался в ВМТ такта сжатия.
Совместите установочные метки (1), (2), (3), (4).
Установочные метки зубчатого ремня двигателя 4D68T
Ослабив болт натяжного устройства отодвиньте натяжник от ремня и затяните болт.
[Оригинал выложен на портале: AutoInstruction.ru]
Снимите ремень привода распредвала.
Установка
Совместите установочные метки (1), (2), (3), (4).
Установите зубчатый ремень привода распредвала в следующей последовательности: зубчатое колесо коленчатого вала направляющий ролик; зубчатое колесо распределительного вала зубчатое колесо топливного насоса; зубчатое колесо масляного насоса.
