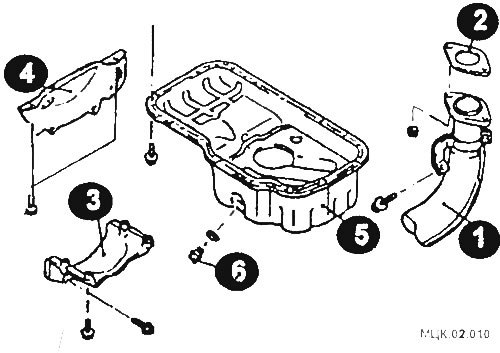

Элементы масляного картера: 1 - приемная труба глушителя; 2 - прокладка; 3 - опора коробки передач; 4 - крышка картера сцепления; 3 - масляный картер; 6 - сливная пробка.
Снятие
Отсоедините провод массы от аккумулятора.
Слейте из двигателя моторное масло, отвернув сливную пробку (6).
Снимите масляный щуп и нижний защитный кожух.
Снимите приемную трубу глушителя (1 и прокладку (2).
Снимите опору коробки передач (3).
Снимите нижнюю крышку картера сцепления (4).
Отверните болты крепления масляного картера.

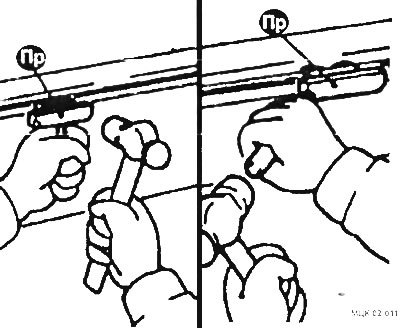

Снимите картер при помощи специального приспособления.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
Очистите от остатков старой прокладки сопрягаемые поверхности масляного картера и блока цилиндров двигателя. Проверьте, чтобы поверхности были чистые и сухие.

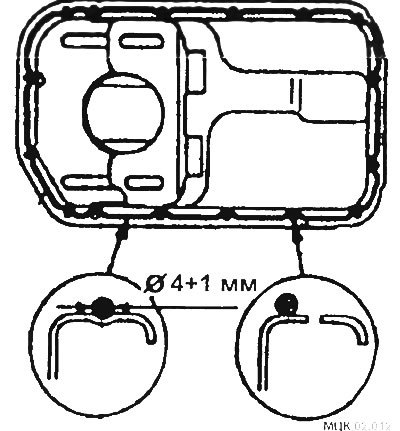

Нанесите слои герметика диаметром 4 мм на сопрягаемую поверхность масляного картера.

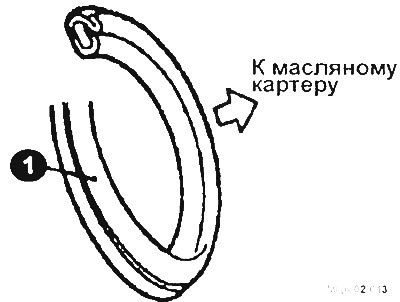

Установите уплотнительное кольцо (1) сливной пробки стороной с 6уртиком к масляному картеру
