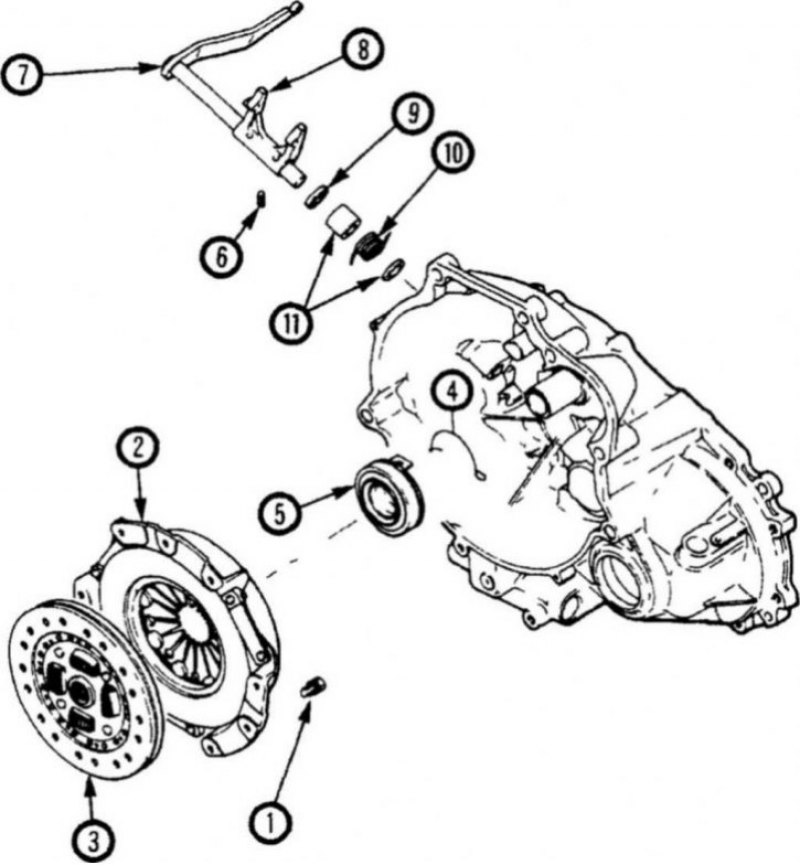

2.1 Элементы сцепления -модели с механическим приводом выключения сцепления: 1. Болты крепления нажимного диска к маховику; 2. Нажимной диск; 3. Ведомый диск; 4. Крепежный зажим выжимного подшипника; 5. Выжимной подшипник; 6. Пружинный штифт; 7. Ось вилки выключения сцепления; 8. Вилка выключения сцепления; 9. Сальник; 10. Возвратная пружина; 11. Шайбы
1. На всех моделях установлено сухое, однодисковое сцепление с диафрагменной пружиной. Привод выключения сцепления гидравлический и состоит из педали сцепления, главного цилиндра и бачка, гидравлических трубок, рабочего цилиндра, вилки выключения сцепления и выжимного подшипника (2.1).
2 Для диагностики неисправностей проведите следующие проверки проверьте уровень гидравлической жидкости, время остановки диска сцепления, привод выключения сцепления, проверьте втулку педали сцепления и тросик.
