Диагностика
1. Перед проверкой карбюратора необходимо проверить следующие элементы:
- а) Проверьте все вакуумные шланги и диафрагмы на отсутствие утечки и правильность установки.
- б) Надежно затяните все крепежные болты и гайки карбюратора и впускного коллектора.
- в) Проведите проверку компрессии в цилиндрах.
- г) Очистите и замените свечи зажигания, если необходимо.
- д) Проверьте провода высокого напряжения.
- е) Проверьте провода первичной обмотки катушки зажигания.
- ж) Проверьте угол опережения зажигания.
- з) Проверьте топливный насос.
- и) Проверьте работу заслонки, регулирующей температуру поступающего воздуха.
- к) Проверьте/замените воздушный фильтр, л) Проверьте систему вентиляции картера, м) Проверьте/замените топливный фильтр.
- н) Проверьте, не засорены ли трубы системы выпуска отработавших газов.
- о) Проверьте работу клапана системы рециркуляции выхлопных газов.
- п) Проверьте работу воздушной заслонки.
- р) Проверьте систему питания на наличие утечек или деформации топливных трубок.
- с] Проверьте работу насоса-ускорителя при выключенном двигателе.
- т] Проверьте используемое топливо.
- у) Проверьте регулировку газораспределительного механизма.
- ф) Обратитесь к специалистам для проверки электронных систем двигателя и карбюратора.
(Оригинал выложен на портале: www.AutoInstruction.ru)
Переборка

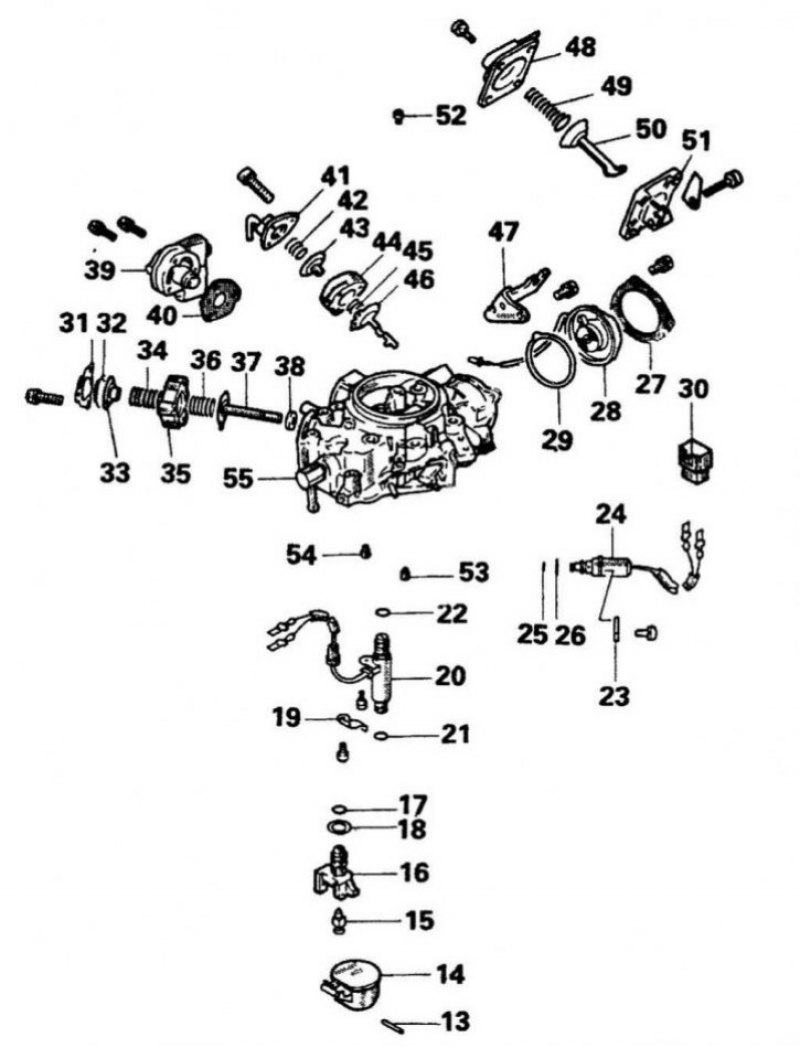

10.2а Элементы крышки карбюратора Mitsubishi: 13. Штифт; 14. Поплавок; 15. Игольчатый клапан; 16. Седло игольчатого клапана; 17. Уплотнительное кольцо; 18. Прокладка; 19. Крепление; 20. Электромагнитный клапан системы обратной связи; 21. Уплотнительное кольцо; 22. Уплотнительное кольцо; 23. Крепление; 24. Электромагнитный клапан постепенного прекращения подачи топлива; 25. Уплотнительное кольцо; 26. Уплотнительное кольцо; 27. Пластинка; 28. Биметаллическая спираль; 29. Прокладка; 30. Разъем подключения; 31 .Крышка; 32. Диафрагма; 33. Седло пружины; 34. Пружина; 35. Корпус; 36. Пружина; 37. Диафрагма; 38. Клапан; 39. Электромагнитный клапан регулировки смеси; 40. Прокладка; 41. Крышка; 42. Пружина; 43. Диафрагма; 44. Корпус; 45. Пружина; 46. Диафрагма; 47. Кронштейн; 48. Крышка; 49. Пружина; 50. Диафрагма; 51. Корпус; 52. Главный воздушный жиклер первичной камеры; 53. Главный топливный жиклер первичной камеры; 54. Главный топливный жиклер вторичной камеры; 55. Крышка поплавковой камеры

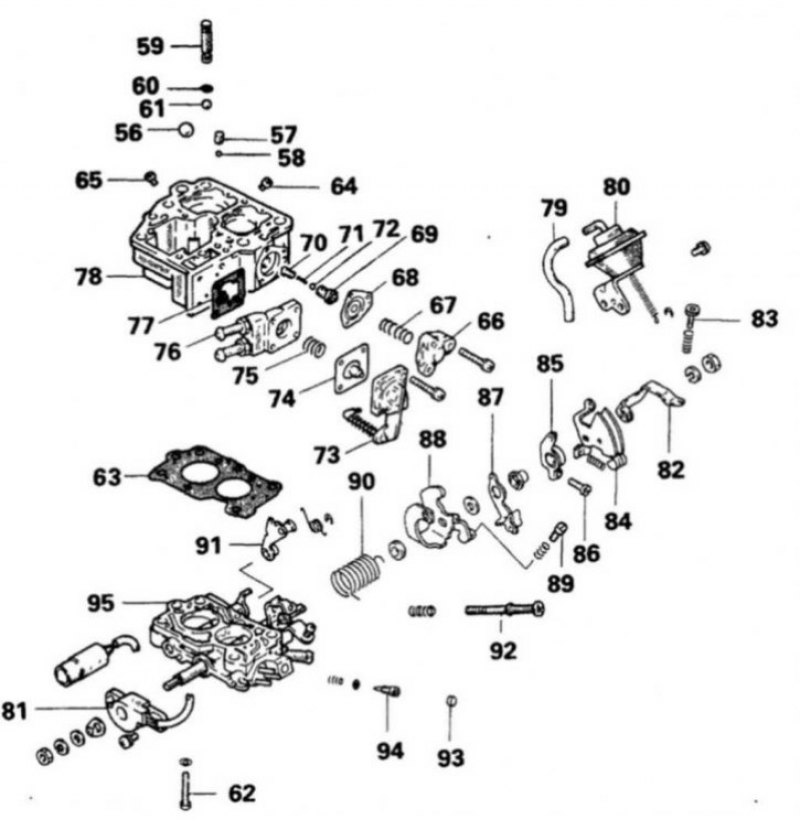

10.2б Элементы блока дросселей карбюратора Mitsubishi: 56. Стальной шарик; 57. Грузик; 58. Шарик; 59. Заглушка; 60. Уплотнительное кольцо; 61. Шарик; 62. Винт; 63. Прокладка; 64. Главный топливный жиклер (первичной камеры); 65. Главный топливный жиклер (вторичной камеры); 66. Крышка; 67. Пружина; 68. Диафрагма; 69. Клапан обогатительного жиклера; 70. Обогатительный жиклер; 71. Пружина; 72. Шарик; 73. Крышка насоса; 74. Диафрагма; 75. Пружина; 76. Корпус насоса; 77. Прокладка; 78. Смесительная камера; 79. Вакуумный шланг; 80. Вакуумная камера; 81. Датчик положения дроссельной заслонки; 82. Рычаг; 83. Регулировочный винт; 84. Рычаг дроссельной заслонки; 85. Кулачок; 86. Регулировочный винт системы быстрого холостого хода; 87. Отключающий рычаг; 88. Опорная пластинка; 89. Регулировочный винт холостого хода; 90. Пружина; 91. Рычаг дроссельной заслонки вторичной камеры; 92. Регулировочный винт холостого хода; 93. Заглушка; 94. Винт регулировки состава смеси; 95. Блок дросселей
2. Для переборки карбюратора рекомендуется приобрести ремонтный комплект, включающий все необходимые прокладки, внутренние элементы и инструкции по переборке и список запасных частей. Альтернативой переборке карбюратора является приобретение уже восстановленного или нового карбюратора. Проверьте, чтобы новый карбюратор был той же модели, что и старый карбюратор. Обозначение карбюратора обычно нанесено на табличке сверху карбюратора или на стенке поплавковой камеры выбит идентификационный номер. При переборке карбюратора руководствуетесь приведенными рисунками (10.2а и 10.2б).
