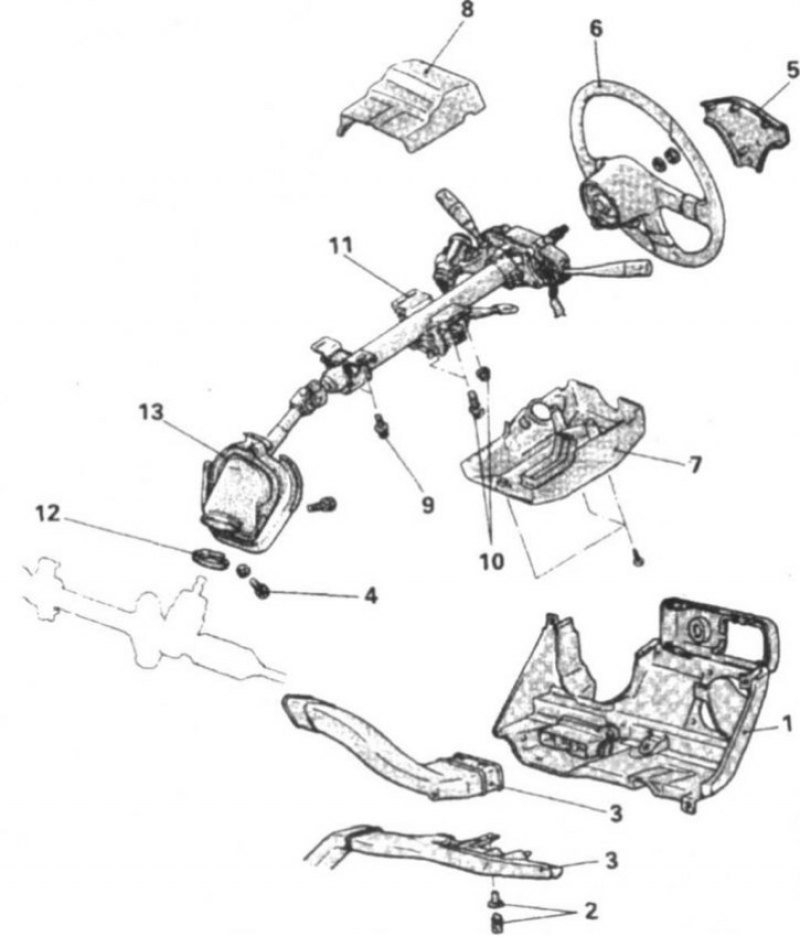

17.2а Элементы рулевой колонки: 1. Панель отделки; 2. Зажим; 3. Воздушные патрубки; 4. Стяжной болт; 5. Панель звукового сигнала; 6. Рулевое колесо; 7. Нижний кожух; 8. Верхний кожух; 9. Крепежные болты нижнего кронштейна; 10. Болты и гайки верхнего кронштейна; 11. Рулевая колонка; 12. Хомут; 13. Кожух промежуточного вала

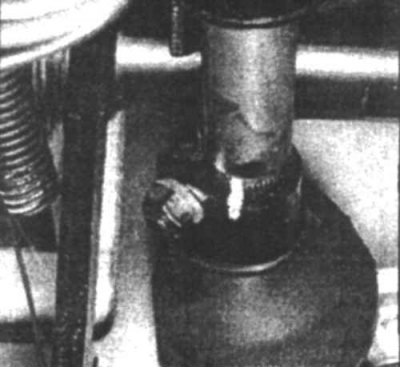

17.2б Сделайте установочные отмотки на промежуточном валу и валу рулевой колонки, а также на нижнем конце промежуточного вала и входном вале рулевого механизма (показана модель Precis)
(Информация скопирована с сайта: «autoinstruction»)
2. Сделайте установочные отметки на универсальном шарнире, валу рулевой колонки, нижнем универсальном шарнире и входном вале рулевого механизма (17.2а и 17.2б).
3. Открутите стяжные болты верхнего и нижнего зажимов универсального шарнира.

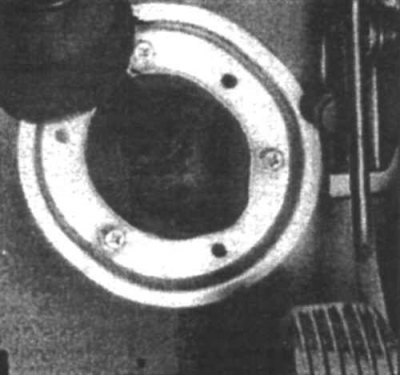

17.4 Пылезащитный чехол крепится к перегородке при помощи трех болтов (показана модель Precis)
4. Открутите болты пылезащитного кожуха (17.4) и снимите его.
5. Отсоедините промежуточный вал от вала рулевого механизма. Отсоедините промежуточный вал от вала рулевой колонки и снимите его с автомобиля.
6. Установка проводится в обратном порядке снятия. Совместите установочные отметки и затяните стяжные болты до требуемого момента затяжки.
