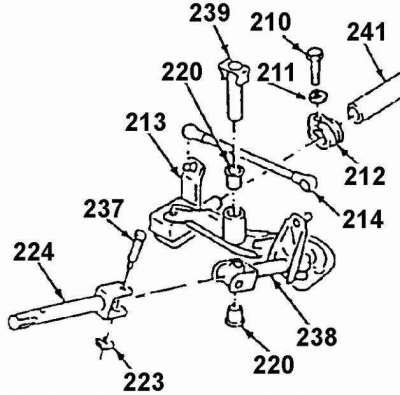

Привод механизма переключения
210. Болт; 211. Шайба; 212. Клеммовыи зажим; 213. Регулировочный наконечник с проушиной; 214. Тяга; 220. Втулка; 223. Фиксатор оси; 224. Валик с вилкой; 237. Ось шарнира; 238. Промежуточный валик с рычагом; 239. Ось рычага; 241. Валик

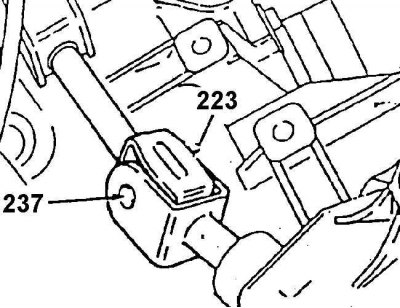

Карданный шарнир привода механизма управления
223. Фиксатор оси; 237. Ось шарнира

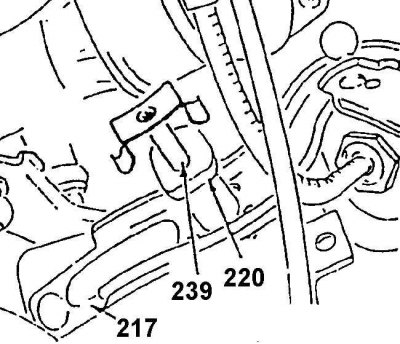

Шарнир промежуточного рычага
217. Промежуточный рычаг; 220. Втулка; 239. Ось рычага
Снять или отсоединить
1. Отрицательный провод батареи.
2. Тягу 214.
3. Фиксатор 223 оси и ось 237 карданного шарнира..
4. Отсоединить болт клеммового соединения.
4а. Отсоединить наконечник 213 от валика 214.
5. Ось 239 промежуточного рычага и пружинный фиксатор 221.
6. Промежуточный рычаг 217, наконечник 213 и валик 238 с рычагом.
7. Втулки 219 и 220.
8. Пружинные кольца шарниров промежуточного рычага и отсоединить наконечник 213 и рычаг валика 238.
Установить или присоединить

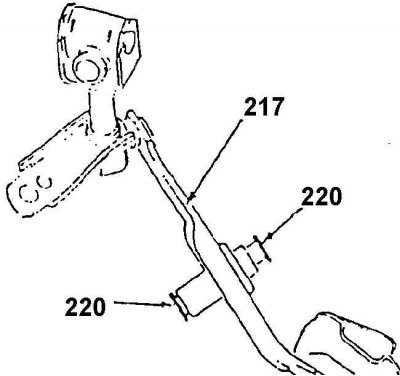

Монтаж втулок оси промежуточного рычага
217. Промежуточный рычаг; 220. Втулка
1. Наконечник 213 и рычаг валика 238 к промежуточному рычагу 217.
1а. Установить пружинные кольца шарниров.
Смотрите оригинал на указанном сайте: AutoInstruction.ru
2. Вставить втулки 220 в рычаг 217. Перед монтажом смазать втулки силиконовой смазкой.
3. Промежуточный рычаг на ось 239. Проверить надежность установки пружинного фиксатора.
4. Наконечник 213 на валик 241.
5. Ось 237 карданного шарнира и пружинный фиксатор 223 оси. Перед монтажом смазать ось силиконовой смазкой.
6. Тягу 214.
7. Отрегулировать привод и затянуть болт 210 клеммового соединения.
8. Отрицательный провод батареи.
