Шарнир рычага переключения
203. Рычаг переключения передач; 204. Ось рычага с пружинным фиксатором; 205. Крестовина шарнира рычага переключения
Направляющая и монтажная втулки

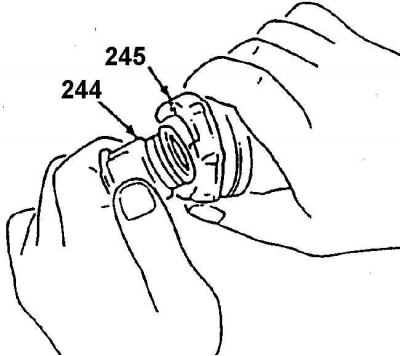

244. Направляющая втулка; 245. Монтажная втулка
Картер и валик механизма управления коробкой передач

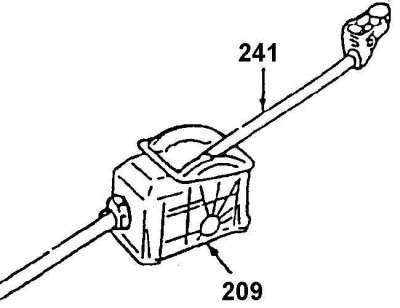

209. Картер механизма управления коробкой передач; 241. Валик
Снять или отсоединить
Демонтаж оси с пружинным фиксатором

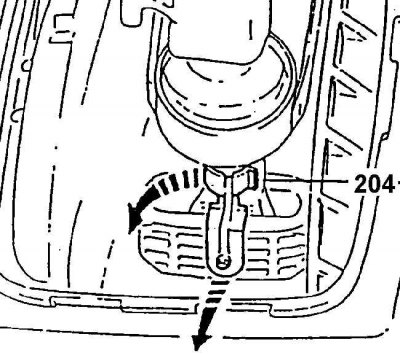

204. Ось рычага с пружинным фиксатором
Демонтаж консоли

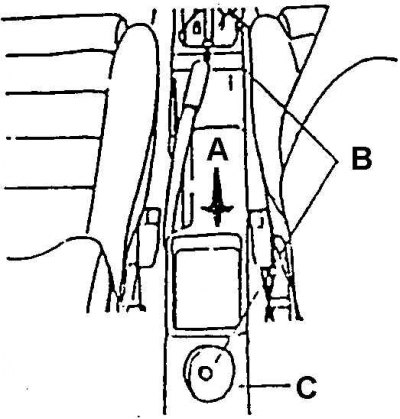

а. Потянуть назад; в. Винты; с. Задняя часть консоли
1. Отрицательный провод батареи.
2. Накладку А панели управления.
3. Отвернуть три винта С.
4. Отсоединить накладку D центральной консоли.
Материал опубликован ранее на [Autoinstruction.ru]
5. Рукоятку 201 рычага.
6. Поднять и снять накладку D центральной консоли с рычага 203.
7. Перевести рычаг 203 в нейтральное положение.
8. Повернуть пружинный фиксатор 204 по стрелке, см. рис. Демонтаж оси с пружинным фиксатором.
8а. Потянуть и снять ось с фиксатором 204 с рычага 203.
8б. Вынуть рычаг переключения 203.
Установить или присоединить
Монтаж валика механизма управления коробкой передач

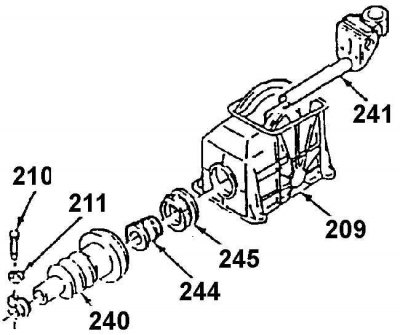

209. Картер механизма управления коробкой передач; 210. Болт; 211. Шайба; 240. чехол; 241. Валик; 244. Направляющая втулка; 245. Монтажная втулка
Установка втулок в картере механизма

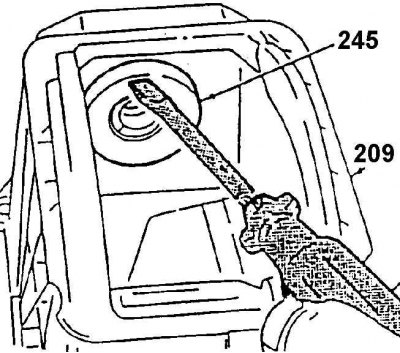

209. Картер механизма управления коробкой передач; 245. Втулка
1. Установить рычаг 203 в крестовину 205, вставить ось с фиксатором 204. Повернуть фиксатор в первоначальное положение.
2. Надеть на рычаг накладку центральной консоли и опустить ее на место.
3. Ввернуть 2 винта С.
4. Накладку панели управления А.
5. Отрицательный провод батареи.
