Снятие
1. Снимите ремень привода генератора.
2. Установите поршень первого цилиндра в ВМТ. Шпонка 7 должна быть обращена вверх.
3. Заблокируйте маховик блокировочным устройством 18 (см. рис. 2.28).

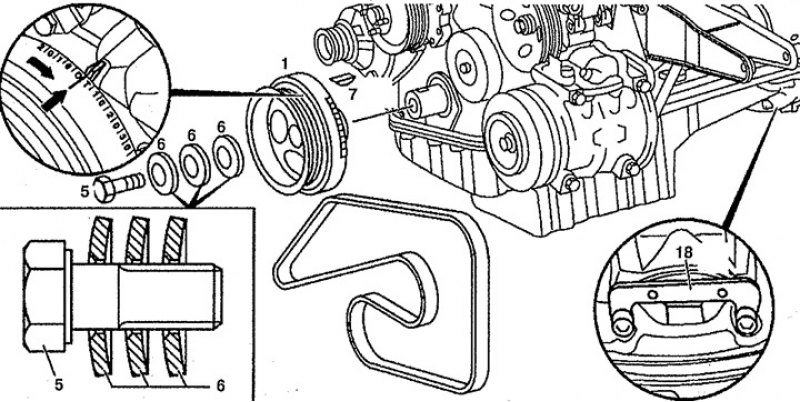

Рис. 2.28. Канавочный шкив коленчатого вала: 1. Канавочный шкив коленчатого вала, 5. Центральный болт, 6. Регулировочные прокладки, 7. Шпонка, 18. Блокировочное устройство.
4. Открутите центральный болт 5 с регулировочными прокладками 6 (см. рис. 2.28, 2.29). Перед установкой смажьте регулировочные прокладки 6 и резьбу центрального болта 5. Установите регулировочные прокладки 6 выпуклой поверхностью к головке болта.

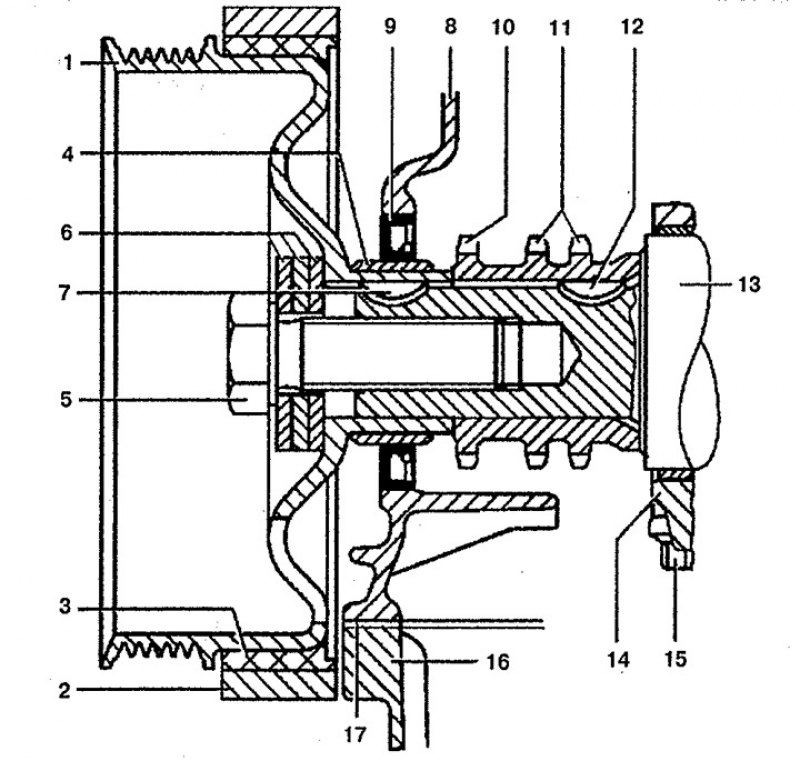

Рис. 2.29. Канавочный шкив коленчатого вала: 1. Канавочный шкив коленчатого вала, 2. Демпфер, 3. Промежуточный слой, 4. Кольцо, 5. Центральный болт, 6. Регулировочные прокладки, 7, 12. Шпонка, 8. Крышка цепного привода, 9. Сальник, 10. Зубчатое кольцо для цепи привода масляного насоса, 11. Зубчатые кольца для цепи привода распределительных валов, 13. Коленчатый вал, 14. Крышка опорного подшипника коленчатого вала, 15. Болт, 16. Поддон, 17. Прокладка поддона.
5. Снимите канавочный шкив коленчатого вала 1. Перед установкой паз в канавочном шкиве должен быть совмещен с пазом под шпонку на коленчатом валу.
Проверка
6. Проверьте состояние переднего сальника коленчатого вала и, если необходимо, замените его. Проверьте радиальное и осевое биение канавочного шкива и, если необходимо, замените его.
- Радиальное биение: 0.6 мм.
- Осевое биение: 0.5 мм.
Установка
7. Установка производится в порядке, обратном снятию.
