Замена
1. Снимите скользящий рычаг 8 с головки блока цилиндров (см. рис. 2.15).

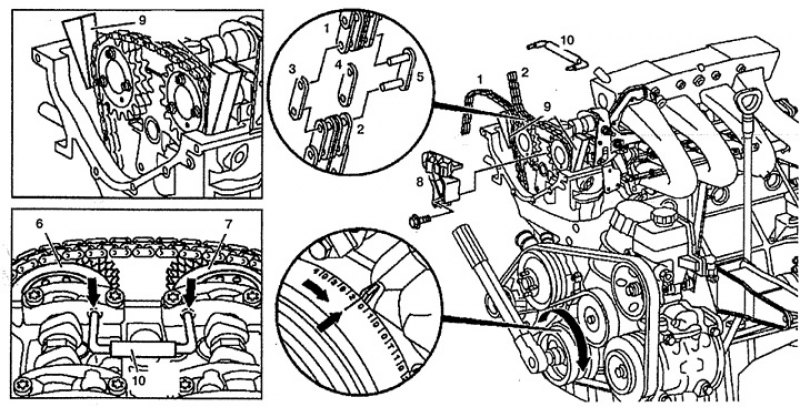

Рис. 2.15. Цепь привода: 1. Старая цепь, 2. Новая цепь, 3. Наружная пластина, 4. Промежуточная пластина, 5. Соединительное звено, 6. Шкив распределительного вала впускных клапанов, 7. Шкив распределительного вала выпускных клапанов, 8. Скользящий рычаг, 9. Фиксаторы, 10. Блокировочный палец.
2. Снимите свечи зажигания.
3. Зафиксируйте цепь упорами 9 между шкивами распределительных валов и головкой блока цилиндров.
4. Рассоедините звено цепи.
5. Присоедините к старой цепи 1 новую 2, используя соединитель (см. рис. 2.16).

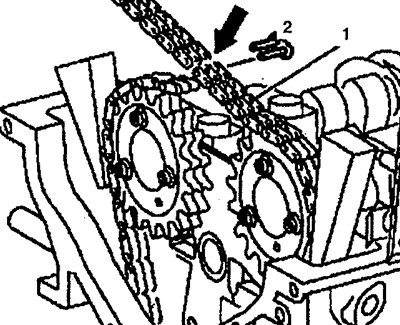

Рис. 2.16. Присоедините к старой цепи 1 новую 2, используя соединитель.
6. Снимите фиксаторы 3 и блокировочный палец 7 (см. рис. 2.17). Убедитесь, что концы цепи не упали в корпус.

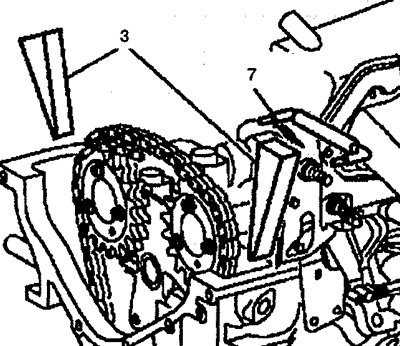

Рис. 2.17. Снимите фиксаторы 3 и блокировочный палец 7.
7. Проверните медленно коленчатый вал в направлении вращения двигателя и установите новую цепь.
8. После установки новой цепи отсоедините старую цепь (см. рис. 2.18).

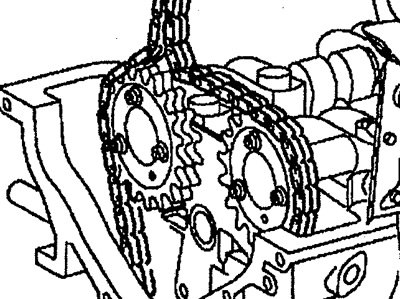

Рис. 2.18. После установки новой цепи отсоедините старую.
9. С помощью ключа 6 вращайте распределительные валы 4 и 5 до тех пор, пока не будет возможным вставить блокирующий палец 7 (см. рис. 2.19). Заблокируйте распределительные валы 4 и 5 блокирующим пальцем 7.

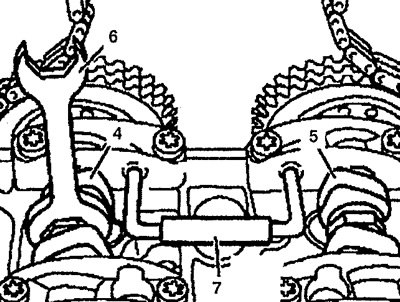

Рис. 2.19. Заблокируйте распределительные валы 4 и 5 блокирующим пальцем 7.
10. Установите цепь на шкивы распределительных валов и вставьте новое соединительное звено 2 с новой промежуточной пластиной 8 (см. рис. 2.20).

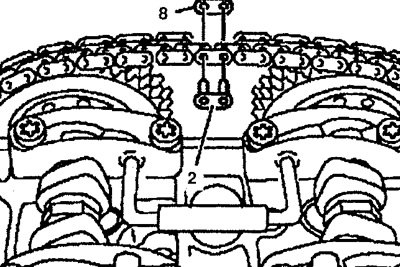

Рис. 2.20. Вставьте новое соединительное звено 2 с новой промежуточной пластиной 8.
11. Вставьте новую пластину 9 в пресс (см. рис. 2.21).

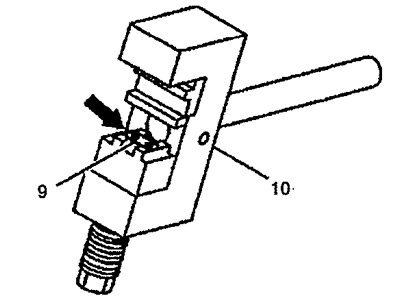

Рис. 2.21. Вставьте новую пластину 9 в пресс.
12. Установите пресс 10 на цепь и запрессуйте пластину насколько это возможно (см. рис. 2.22).

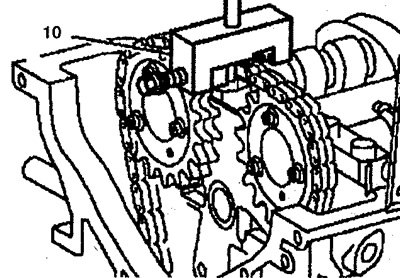

Рис. 2.22. Установите пресс 10 на цепь и запрессуйте пластину насколько это возможно.
13. Проверьте правильность запрессовки (стрелки) и допрессуйте, если необходимо (см. рис. 2.23).

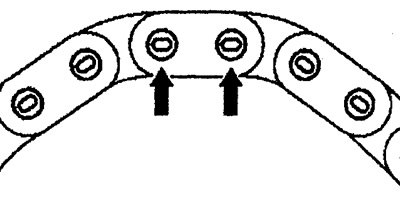

Рис. 2.23. Проверьте правильность запрессовки (стрелки).
