Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите генератор и закрепите его сбоку, не отсоединяя проводку.
3. Снимите натяжное устройство 13 в сборе (см. рис. 2.10). Натяжное устройство в сборе показано на рис. 2.10.

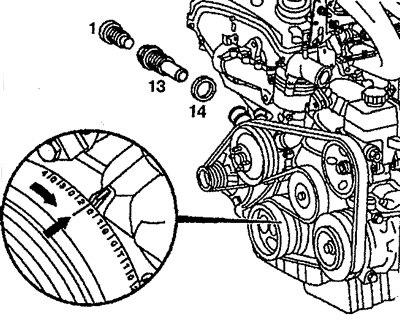

Рис. 2.10. Натяжное устройство цепного привода: 1. Упорная деталь, 13. Натяжное устройство, 14. Ограничитель.
Установка
4. Установите натяжное устройство 13, генератор, подсоедините отрицательный провод к батарее.

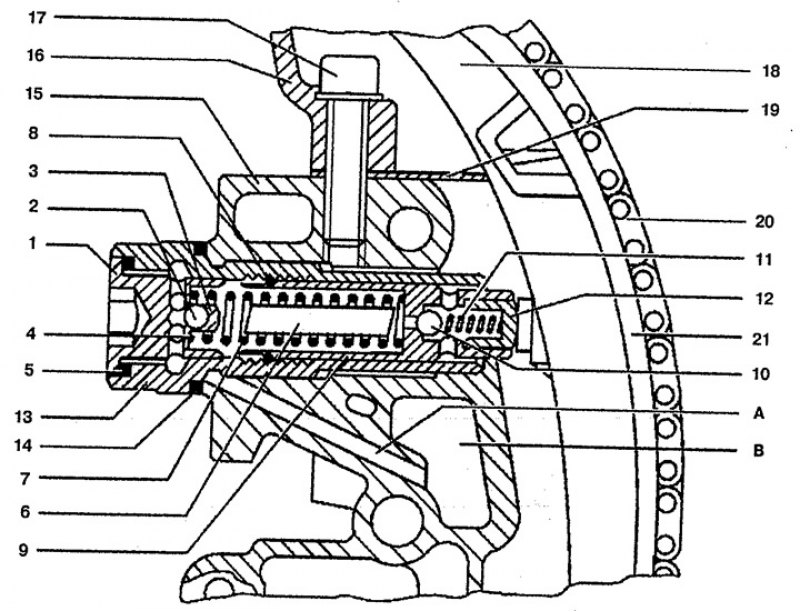

Рис. 2.11. Натяжное устройство цепного привода в разрезе: 1. Упорная деталь, 2. Шарик противовозвратного клапана, 3. Направляющая шарика, 4, 7, 11. Пружина давления, 5, 14. Ограничитель, 6. Палец, 8. Замок пружины, 9, 17. Болт, 10. Шарик регулирующего клапана, 12. Стакан, 13. Корпус натяжного устройства, 15. Крышка цепного привода, 16. Головка блока цилиндров, 18. Натяжной рычаг, 19. Прокладка головки блока цилиндров, 20. Цепь, 21. Пластиковая часть натяжного рычага. А. Масляная магистраль для смазки натяжителя, В. Масляный поддон для натяжителя.
