Снятие
1. Снимите направляющую цепного привода 1 с головки блока цилиндров (см. рис.2.8).

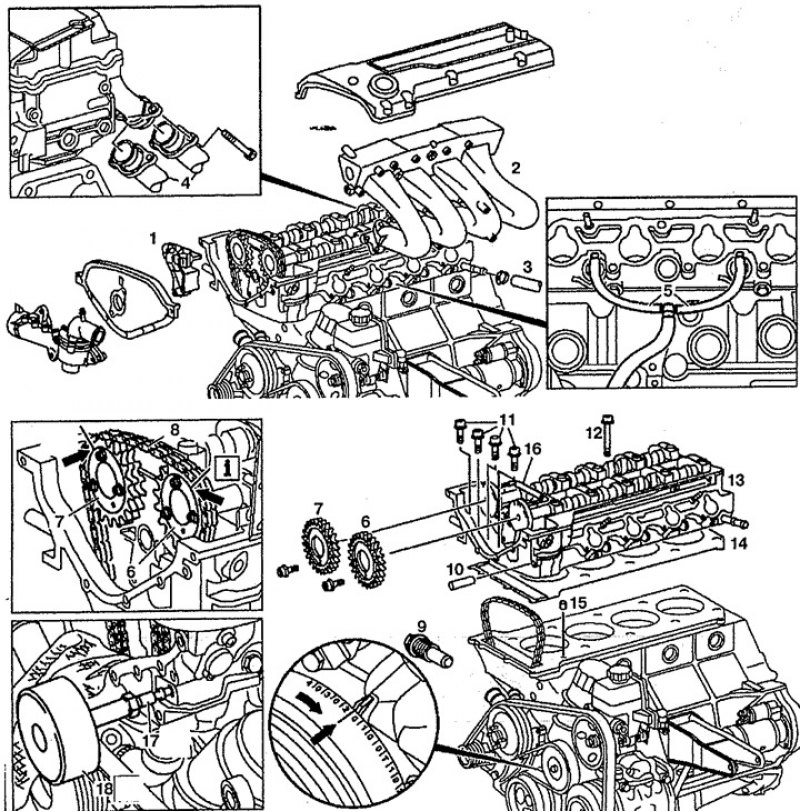

Рис. 2.8. Головка блока цилиндров: 1. Направляющая цепного привода, 2. Впускной коллектор, 3. Патрубок системы охлаждения, 4. Система выпуска отработавших газов, 5. Трубка вентиляции картера, 6. Шкив распределительного вала впускных клапанов, 7. Шкив распределительного вала выпускных клапанов, 8. Цепь, 9. Натяжитель цепи, 10. Палец направляющей цепного привода, 11. Болты крепления крышки цепного привода к головке блока цилиндров, 12. Болты крепления головки блока цилиндров, 13. Головка блока цилиндров, 14. Прокладка, 15. Направляющие втулки, 16, 17, 18. Дополнительные инструменты.
2. Снимите впускной коллектор 2.
3. Отсоедините трубку вентиляции картера 5 от головки блока цилиндров.
4. Отсоедините выпускную трубу 4 от выпускного коллектора. Замените самоконтрящуюся гайку.
5. Отсоедините патрубок 3 системы охлаждения с правой стороны головки блока цилиндров.
6. Установите поршень первого цилиндра в положение 20° после ВМТ.
7. Заблокируйте распределительные валы фиксаторными пальцами 16.
8. Пометьте расположение зубчатых шкивов распределительных валов 6 и 7 относительно цепи привода 8.
9. Снимите натяжное устройство 9 цепи привода.
10. Снимите шкивы распределительных валов 6 и 7.
11. Снимите палец 10 направляющей цепного привода.
12. Открутите болты 11 крепления крышки цепного привода к головке блока цилиндров.
13. Ослабьте болты 12 крепления головки блока цилиндров. Головка блока цилиндров должна сниматься только на холодном двигателе.
14. Проверьте болты крепления головки блока цилиндров 12.
15. Снимите головку блока цилиндров 13.
16. Протрите контактные поверхности, проверьте на отсутствие износа, прочистите резьбовые отверстия.
Установка
17. Установка производится в порядке, обратном снятию. Замените прокладку 14. Проверьте систему охлаждения на отсутствие утечек.
