Снятие
1. Выключите зажигание.
2. Снимите воздушный фильтр.
3. Отсоедините трубку вентиляции картера 4 (см. рис. 2.3).

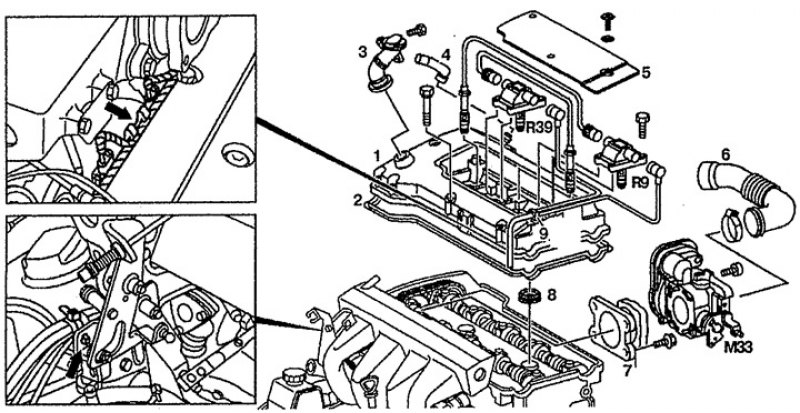

Рис. 2.3. Крышка головки блока цилиндров: 1. Крышка головки блока цилиндров, 2, 8. Прокладка, 3. Маслозаливная горловина, 4. Трубка вентиляции картера, 5. Защитная крышка высоковольтных проводов, 6. Воздушная впускная труба, 7. Промежуточный фланец, 9. Резиновая втулка. МЗЗ. Привод холостого хода, R9, R39. Катушки зажигания.
4. Отсоедините маслозаливную горловину 3.
5. Снимите привод холостого хода МЗЗ и закрепите его сбоку. Не отсоединяйте от него электропроводку.
6. Снимите промежуточный фланец 7.
7. Снимите катушки зажигания R9 и R39.
8. Отсоедините электропроводку форсунок из зажима (стрелка) на крышке головки блока цилиндров 1.
9. Отсоедините стяжную ленту (стрелка) на опорном кронштейне дроссельной заслонки.
10. Снимите крышку головки блока цилиндров 1.
Установка
11. Установка производится в порядке, обратном снятию. Замените прокладку 2 и протрите уплотнительные поверхности. Проверьте правильность установки прокладок 2 и 8 крышки головки блока цилиндров 1.
