Снятие
1. Снимите двигатель вместе с присоединенными аксессуарами. Открутите болты крепления полуосей и вытолкните их в стороны.
2. Отсоедините гидравлические трубки от бачка усилителя рулевого управления. Отсоедините нагнетающую 4 и сливную 5 трубки от насоса рулевого управления 3 (см. рис.2.1).
3. Снимите радиатор.
4. Отсоедините стяжную ленту патрубков системы охлаждения (стрелка).
5. Снимите бачок 12 с патрубками.
6. Прицепите к проушинам двигателя (стрелки) подъемник 20.
7. Поднимайте двигатель подъемником 20 до тех пор, пока двигатель не отсоединится от коробки передач.
8. Открутите болт 10 передних кронштейнов 11 опор 9 двигателя. Замените самоконтрящуюся гайку 8.
9. Открутите болт 14 задних кронштейнов 13 двигателя. Замените самоконтрящуюся гайку 15, осмотрите теплозащитный щиток 17.
10. Открутите болт 18 опор коробки передач 19. Замените самоконтрящуюся гайку.
11. Отсоедините двигатель от присоединенных деталей, поднимите и установите в безопасное место.

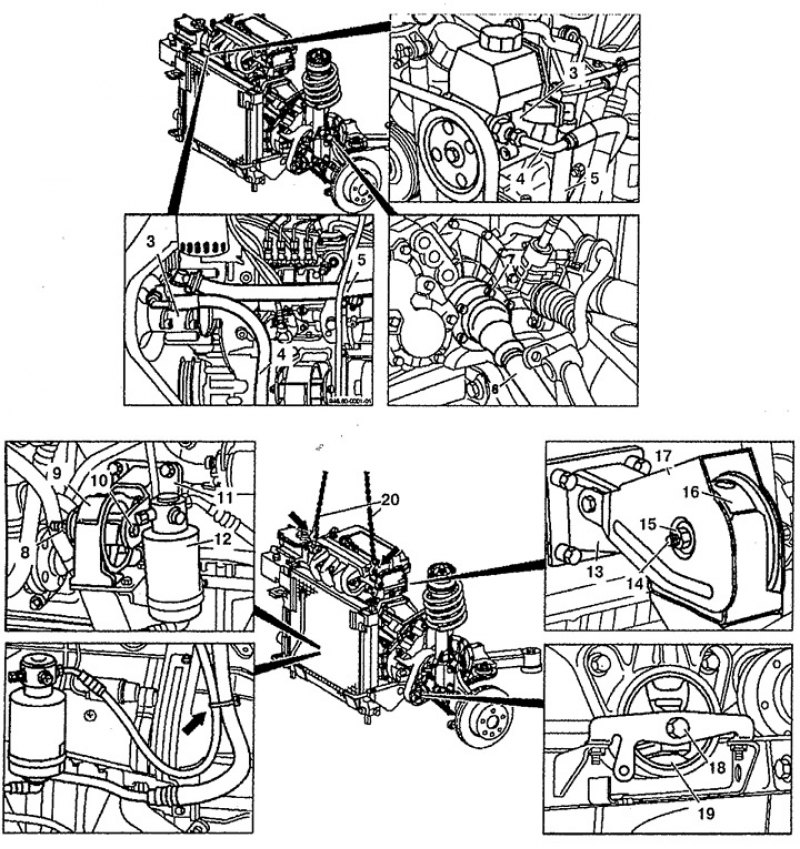

Рис. 2.1. Снятие двигателя: 3. Насос усилителя рулевого управления, 4. Нагнетающая трубка, 5. Сливная трубка, 6. Полуось, 7, 10, 14, 18. Болт, 8, 15. Гайка, 9. Передняя опора двигателя, 11. Передний кронштейн опоры двигателя, 12. Бачок, 13. Задняя опора двигателя, 16. Задний кронштейн опоры двигателя, 17. Теплозащитный щиток, 19. Опора коробки передач, 20. Подъемник.
