Снятие
1. Снимите крышку 1 с головки блока цилиндров (см. рис. 2.12).

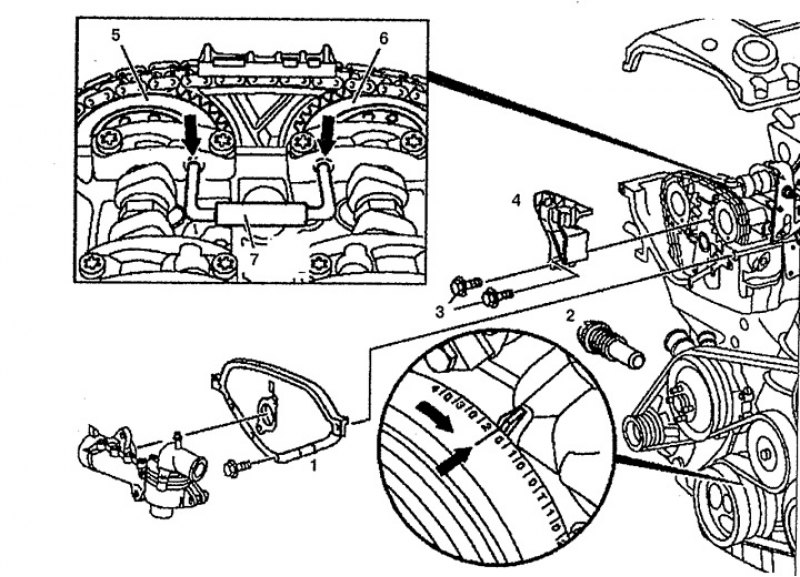

Рис. 2.12. Скользящий рычаг цепного привода: 1. Крышка, 2. Натяжитель цепи, 3. Болт с прокладкой, 4. Скользящий рычаг, 5. Шкив распределительного вала впускных клапанов, 6. Шкив распределительного вала выпускных клапанов, 7. Блокировочный палец.
2. Установите поршень первого цилиндра в положение 20° после ВМТ.
3. Заблокируйте распределительные валы блокировочным пальцем 7 (стрелки).
4. Снимите натяжитель цепного привода 2.
5. Снимите скользящий рычаг 4.
Установка
6. Установка производится в порядке, обратном снятию.
