Основная цепь приводит в действие распределительные валы выпускных клапанов от ведущей звездочки на коленчатом валу (см. иллюстрацию 2.0).
На звездочках распределительных валов выпускных клапанов имеются звездочки меньшего диаметра, от которых отдельными цепями приводятся в действие распределительные валы впускных клапанов (см. иллюстрации 2.0а и 2.0б).

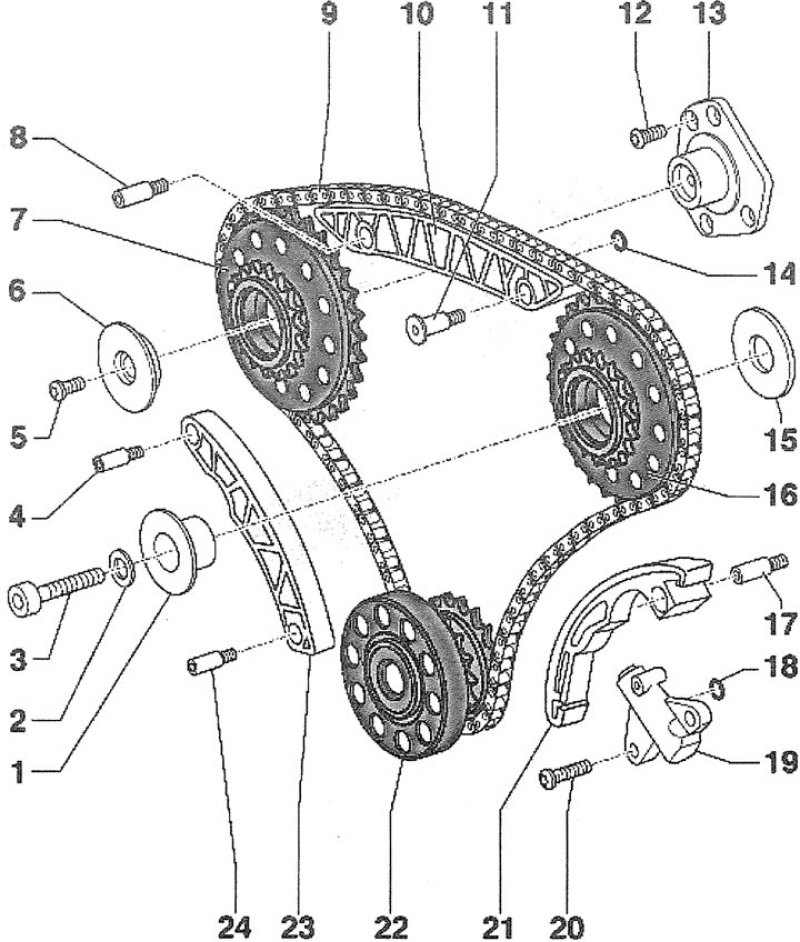

2.0. Привод газораспределительного механизма: 1 - ступица звездочки привода распределительного вала
2 - прокладочная шайба болта крепления ступицы звездочки
3 - болт крепления ступицы. Момент затяжки - 42 Нм
4, 24 - болт крепления успокоителя цепи. Момент затяжки - 10 Нм
5 - болт крепления регулировочной шайбы. Момент затяжки: 1-ый проход-5 Нм; 2-ой проход - доверните на 90°. Подлежит замене после каждого демонтажа
6 - регулировочная шайба звездочки распределительного вала
7 - звездочка распределительного вала выпускных клапанов левой головки блока цилиндров
8, 11 - болт крепления успокоителя цепи. Момент затяжки - 10 Нм
9 - цель привода распределительных валов выпускных клапанов
10 - верхний успокоитель цепи
12 - болт крепления фланца и ступицы звездочки распределительного вала. Момент затяжки - 10 Нм
13 - фланец и ступица звездочки распределительного вала выпускных клапанов
14 - уплотнительное кольцо успокоителя. Подлежит замене после каждого демонтажа
15 - регулировочная шайба
16 - звездочка распределительного вала выпускных клапанов правой головки блока цилиндров
17 - болт крепления упорного башмака натяжителя цепи. Момент затяжки - 10 Нм
18 - уплотнительное кольцо натяжителя цепи. Подлежит замене после каждого демонтажа
19 - натяжитель цепи
20 - болт крепления натяжителя. Момент затяжки - 10 Нм
21 - упорный башмак натяжения цепи
22 - ременный шкив на коленчатом валу
23 - успокоитель цепи

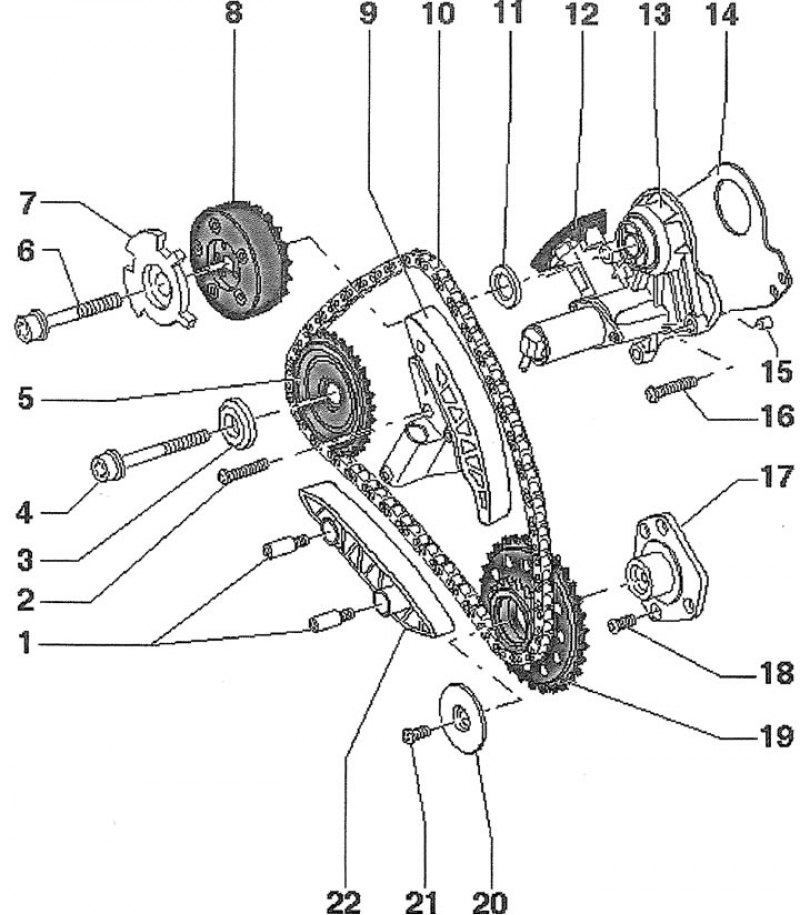

2.0а. Привод распределительного вала впускных клапанов на левой головке блоке цилиндров: 1 - болт крепления успокоителя цепи. Момент затяжки -10 Нм
2 - болт крепления натяжителя цепи. Подлежит замене после каждого демонтажа. Момент затяжки: 1-ый проход - 5 Нм; 2-ой проход - доверните на 90°
3 - прокладочная шайба болта крепления звездочки распределительного вала впускных клапанов
4 - болт крепления звездочки распределительного вала впускных клапанов. Подлежит замене после каждого демонтажа. Момент предварительной затяжки - 40 Нм; момент окончательной затяжки: 1-ый проход - 100 Нм; 2-ой проход - доверните на 90°
5 - звездочка распределительного вала впускных клапанов
6 - болт крепления регулятора положения распределительного вала впускных клапанов. Подлежит замене после каждого демонтажа. Момент предварительной затяжки - 40 Нм; момент окончательной затяжки: 1-ый проход - 100 Нм; 2-ой проход - доверните на 90°
7 - шестеренка датчика положения распределительного вала впускных клапанов (датчика Холла)
8- регулятор положения распределительного вала впускных клапанов
9 - натяжитель цепи
10 - цепь привода распределительного вала выпускных клапанов на левой головке блока цилиндров
11 - шайба с алмазным напылением. Подлежит замене после каждого демонтажа
12 - успокоитель цепи
13 - крышка регулятора положения распределительного вала/задняя крышка привода газораспределительного механизма
14 - прокладка. Подлежит замене после каждого демонтажа
15 - втулка (2 шт.)
16 - болт крепления крышки регулятора. Подлежит замене после каждого демонтажа. Момент затяжки: 1-ый проход - 5 Нм; 2-ой проход - доверните на 90°
17 - фланец и ступица звездочки распределительного вала выпускных клапанов
18 - болт крепления фланца звездочки. Момент затяжки - 10 Нм
19 - звездочка распределительного вала выпускных клапанов
20 - регулировочная шайба
21 - болт крепления регулировочной шайбы. Подлежит замене после каждого демонтажа. Момент затяжки: 1-ый проход - 5 Нм; 2-ой проход - доверните на 90°
22 - планка успокоителя
Внимание! Предварительная затяжка болта требуется ввиду необходимости регулировки положения шестеренки датчика положения распределительного вала на регуляторе.
2.06. Привод распределительного вала впускных клапанов на правой головке блоке цилиндров: 1 - натяжитель цепи
2 - болт крепления натяжителя цепи привода. Подлежит замене после каждого демонтажа. Момент затяжки: 1-ый проход - 5 Нм; 2-ой проход - доверните на 90°
3 - ступица звездочки привода распределительного вала
4 - прокладочная шайба болта крепления ступицы звездочки
5 - болт крепления ступицы. Момент затяжки - 42 Нм
6 - болт крепления регулятора положения распределительного вала впускных клапанов. Подлежит замене после каждого демонтажа. Момент предварительной затяжки - 40 Нм; момент окончательной затяжки: 1-ый проход - 100 Нм; 2-ой проход - доверните на 90°
7 - шестеренка датчика положения распределительного вала впускных клапанов (датчика Холла)
8 - регулятор положения распределительного вала впускных клапанов
9 - болт крепления планки успокоителя. Момент затяжки - 10 Нм
10 - планка успокоителя
11 - регулировочная шайба
12 - цепь привода
13 - шайба с алмазным напылением. Подлежит замене после каждого демонтажа
14 - крышка регулятора положения распределительного вала/задняя крышка привода газораспределительного механизма
15 - прокладка. Подлежит замене после каждого демонтажа
16 - втулка (2 шт.)
17 - планка успокоителя
18 - болт крепления крышки регулятора. Подлежит замене после каждого демонтажа. Момент затяжки: 1-ый проход - 5 Нм; 2-ой проход - доверните на 90°
19- звездочка распределительного вала выпускных клапанов
20- шайба
21 - болт крепления звездочки распределительного вала выпускных клапанов. Момент предварительной затяжки - 40 Нм; момент окончательной затяжки: 1-ый проход -100 Нм; 2-ой проход - доверните на 90°
22 - звездочка распределительного вала впускных клапанов на правой головке блока цилиндров
23 - планка успокоителя натяжителя цепи
24 - болт. Момент затяжки - 10 Нм
